種子發芽檢測系統
SeedAIxpert Series
功能特性： ? 種子儲藏 ? 周期性自動檢查種子存儲狀態 ? 種子萌發指標分析 ? 建立種子質量管理的標準化流程 |  |
技術特點 自動視覺技術在種子篩選中的應用： 種子質量是指一批種子潛在性能指標的總和。這些重要的指標包括惰性物質、其他作物或雜草種子的存在數量（純凈度），另外還有發芽率、活力、外觀形態和種子抗病性能，優質種子應滿足這些標準。然而，傳統方法分析這些特征對種子公司或?qū)嶒?yàn)室來說是異常繁重的，自動化方法則有效的降低時間和經濟成本，同時也可以提高結果的精確性和重復性。 德國LemnaTec公司擁有先進的視覺傳感器和自動化技術可以進行非破壞性植物表型數字化分析。LemnaTec提供視覺識別、機器人和智能軟件等技術，使研究性育種和商業化育種的種子性狀分析自動化。種子發芽檢測系統是Lemnatec為種子公司及研究機構提供的性價比優異的種子管理解決方案。 |  |
系統組成： ? 用于圖像獲取的工業級數字相機 ? 圖像處理軟件，用戶可建立自定義解決方案 ? 機械手用于儲存空間及傳感器之間樣品傳遞 測量指標： ? 可以分析不同植物種類包衣與未包衣種子的大小，顏色和形狀。 ? 基于預定義的分級標準（數量，大小，顏色，形狀）對種子進行分級及量化 ? 包括但不限于如下的指標： ü 種子發芽率（%） ü 種子發芽速率（時間） ü 種子形態學指標（大小，圓度） ü 種子顏色及色澤分布 ü 幼苗形態參數（根長，胚軸長度） ü 幼苗顏色及色澤分布 產品優點： ? 高通量分析 ü 24 x 7全天候樣品監測 ü 同時進行數百粒種子成像及分析 ü 高通量篩選提升種子分析的質量和效率 ? 提高精確度及重復性 ü 利用這一平臺，為用戶建立種子質量管理的標準化流程 ? 靈活性 ü 模塊化設計，可以根據需要設計儲存能力及分析速度。 |

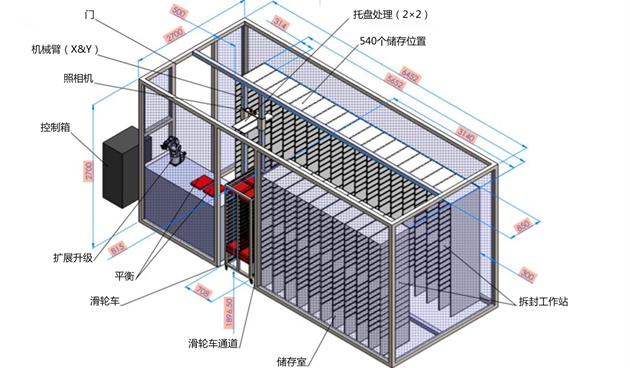

圖1：發芽檢測系統示意圖 種子托盤的存儲架, 帶傳感器的機器臂, 稱重站和種子采集器 (可選)，尺寸單位，mm |

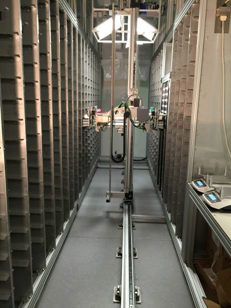

圖 2:機器臂和成像系統在中心，種子托盤儲存架在外圍，圖片右側是稱重站。

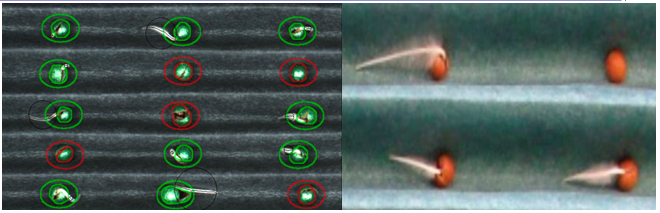

圖3：藍色/灰色濾紙放置在一個特別設計的塑料托盤內。在實驗開始時，在濾紙上施加一定量的水，再在濾紙上裝入定量的種子。托盤存儲在貨架上，并定期（根據用戶要求）由機械臂移動進行成像和稱重。種子的檢測通過其與濾紙的背景顏色特性（如色相、飽和度）來實現，種子形狀的質心用于種子計數。根被用作種子發芽的線索；只有在種子胚周圍和一定半徑內的根被認為是發芽的線索。每個種子都有一個被檢測到的根段（在觀察半徑內）被標記為發芽。為了優化根檢測，應用了一些規則，例如，就近原則、感興趣區域和萌發線索。根的長度是根據檢測到的根形狀的內側軸線來測量的。

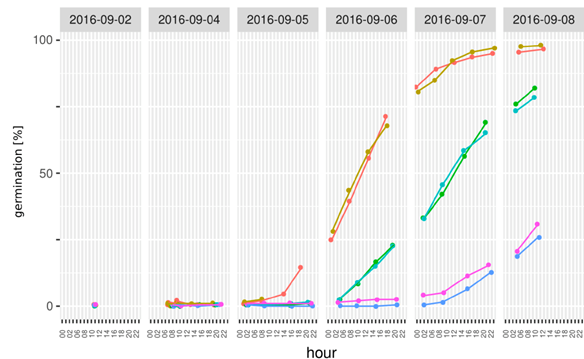

圖4：時間跨度實驗數據輸出范例，幾天內不同時間點發芽種子的數量占種子總數的百分比（發芽率）。不同的顏色曲線代表不同的種子類型。

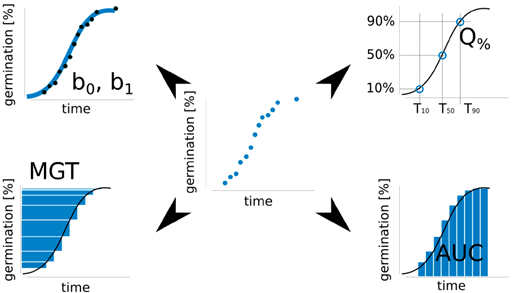

圖5：可以根據用戶需求生成不同形式的數據報告，并進行統計分析。
主要技術參數： ? 容量：840個托盤（單個托盤253 x 364 mm） ? 成像速率：6小時，所有840個托盤可以成像一次 ? 成像單元：1 x 28 MP RGB傳感器，2 x LED燈板 ? 尺寸：高3145mm，長6432mm，深2910mm ? 含水量分析：每個托盤可以稱重以評估含水量 ? 附加模塊：托盤可以從拖車裝載（單個手推車68個托盤） ? 數據存儲：處理，成像，全自動存儲。
|
| 產地：德國 LemnaTec |
