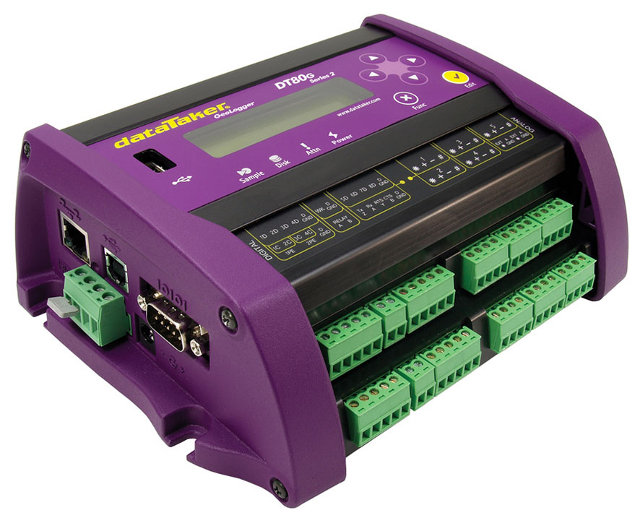

儀器特點 | |||||||||
? 超低功耗設計 ? 支持振弦傳感器 ? 支持卡爾森、光電液位和LVDT位移傳感器 ? 最多可擴展300個模擬通道 | |||||||||
軟件特點 | |||||||||
? 軟件內置無需安裝,可用于Windows、Mac和Linux操作系統的電腦 ? 通過網頁進行儀器的設置 ? 通過網線、USB數據線與儀器連接 ? 直觀的圖形界面 ? 簡易的設置界面,便于各個級別的使用者 ? 可以查看實時和歷史數據 ? 可以以圖標,柱狀圖、表盤、波形圖顯示數據 | |||||||||
應用領域 | |||||||||
滑坡治理、壩墻監測、地下連續墻監測、礦業勘探、隧道挖掘、樁監測等 | |||||||||
系統簡介 | |||||||||

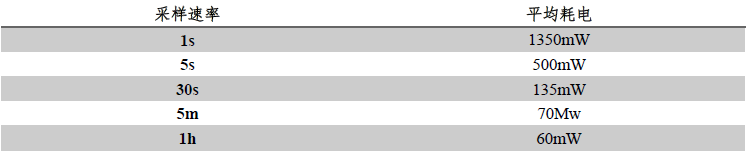

顯示和按鍵 類型:LCD顯示,2行16字符,背景燈; 顯示功能:通道數據、報警信息、系統狀態; 按鍵:通過6個按鍵查看顯示信息和操作功能; 信號LED燈:4個信號燈,分別指示采樣、硬盤、報警信息和電源; 軟件版本升級 通過RS232、網線、USB線纜或U盤進行軟件升級; 時鐘 基本分辨率:200μs; 精確度:每年±1min(0℃值40℃的環境下),每年±4min(-40℃至0℃,40℃至70℃的環境下); 供電 外接電源范圍:10至30Vdc; 內置電源:不可用; 峰值功率:12W(12Vdc 1A); 平均電損耗 使用12Vdc外接電源時的采樣頻率與耗電的關系如下表: 基本特征 數采外殼:鋅鋁合金; 尺 寸:180 x 137 x 65mm; 重 量:1.5kg; 操作溫度:-40℃至70℃; 操作濕度:<85%,水汽不凝結; 注:低溫和高溫環境會減少電池壽命,LCD顯示屏的工作溫度為-15℃至50℃。 | |||||||||
模擬通道 | |||||||||

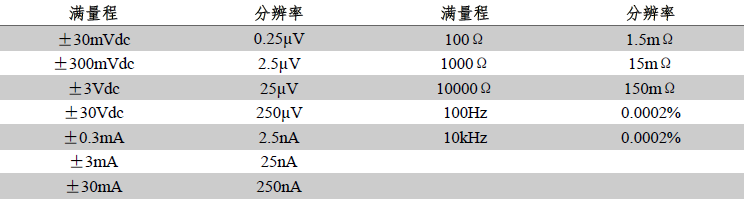

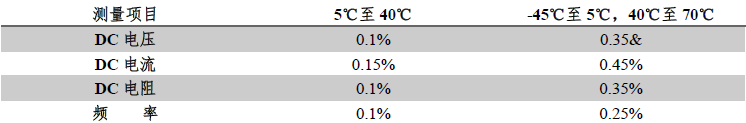

DT80G具有5個模擬通道,最多可擴展至100個模擬通道,每個模擬通道可以接一個三線或四線輸入,可以接兩個獨立的兩線輸入,可以接三個兩線的單端輸入。 具體接入數目如下: 兩線單端通道:15個(最多擴展300個); 兩線差分通道:10個(最多擴展200個); 三線或四線差分通道:5個(最多擴展100個); 注:擴展需要配置CEM20模塊,一個模塊含有20個模擬通道。 基本輸入范圍 DT80G可測量的基本輸入電壓、電流、電阻和頻率范圍如下: 注:數據采集器具有自動設換范圍功能,可在三個范圍內切換。 DT80G可測量的基本輸入電壓、電流、電阻和頻率精確度如下: 注:精確度相對于滿量程而言。 采樣信息 為了測量的精確性和抑制噪聲的影響,集成了大于50/60Hz的行頻周期。 最大采樣速度:25Hz; 有效分辨率:18bits; 線性度:0.01%; 共模抑制:>90dB; 線性串模抑制:>35dB。 輸入 通道間隔離:100V(繼電器打開狀態); 模擬部件隔離:100V(光電隔離); 輸入阻抗:100KΩ,>100MΩ; 共模范圍:±3.5V,或者在30V范圍時±35V. 傳感器激發 模擬通道激發:可選250μA或2.5mA精密電流源,4.5V電壓,可開關外置電源; 通用激發:可開閉12V電源(最大150mA)為傳感器和配件供電,可開閉5V電源(最大25mA)為模擬通道供電。 | |||||||||
模擬傳感器 | |||||||||
介紹幾種常見的傳感器,但是DT80G可以連接的傳感器不局限于下面這些類型。 熱電偶 熱電偶類型:B,C,D,E,G,J,K,N,R,S,T型; 熱電偶校準:ITS-90; RTDs RTDs材質類型:Pt,Ni,Cu; 電阻范圍:10Ω至10KΩ; 振弦線 頻率范圍:500至5KHz; 線圈電阻:50至200Ω; 模擬方法:single pulse pluck; 熱敏電阻 熱敏電阻類型:YSI400xx系列; 電阻范圍:<10kΩ 注1:也支持其它熱敏電阻類型。 注2:可以通過并聯電阻擴大測量范圍。 單片溫度傳感器 支持類型:LM34-60,AD590\592,TMPxx,LM135, 235, 335; 應變器和橋式傳感器 組態:1/4橋,1/2橋和全橋; 激發:電壓或電流; Carlson傳感器 內嵌應力和溫度功能; 4-20mA電流環 內部100Ω或外接分流電阻。 | |||||||||
數字通道 | |||||||||
數字輸入/輸出 8個雙向通道 輸入類型:8個邏輯電平(最大20/30V); 輸出類型:4個場效應晶體管(最大:30V,100mA),4個邏輯輸出; 繼電器輸出 1個直連自鎖繼電器(最大:30Vdc,1A)。 | |||||||||
計數通道 | |||||||||
低速計數 8通道計數器,與數字通道共用;在休眠模式下低速計數功能不起作用。 型號:32bit; 最大計數率:10Hz; 專用計數輸入 4個高速或2個相位編碼器輸入 型號:32bit; 最大計數率:100kHz; 輸入類型:2個邏輯電平輸入(最大±30V).2個磁感應(最大±10V)敏感性輸入(10mV)。 | |||||||||
串行通道 | |||||||||
SDI-12 與數字通道共用的四個SDI-12通道,每個SDI-12通道可以連接很多個SDI-12傳感器; 通用串行傳感器 可以非常方便的記錄傳感器和數據流中的數據。 可用端口:串行傳感器端口(RS232,RS422,RS485)或主機RS232端口; 波特率:300至115200。 注:在使用串行傳感器通道時,主機端口不可用來進行通訊。 | |||||||||
計算通道 | |||||||||
計算通道可以對數據采集器采集的模擬通道、數字通道或者串行通道的數據進行算術、三角函數、相關性、邏輯和統計分析。 | |||||||||
報警 | |||||||||
條件:低于、高于、在范圍內或在范圍外; 延遲:可選報警響應時間; 動作:數字輸出,傳遞信息或執行任意datataker命令。 | |||||||||
數據采集列表 | |||||||||
計劃表數目:最大11個; 計劃表采樣間隔:每個計劃表有單獨的采樣時間間隔,10ms至天可選。 | |||||||||
數據存儲 | |||||||||
內置存儲 存儲空間:128MB,大約可以存10 000 000個數據(大空間的內存可定制); 外置存儲設備(可選) USB1.1,USB2.0等其它USB閃存設備。 | |||||||||
通訊面板 | |||||||||
網線端口 面板:10Mbps; 協議:TCP/IP,Modbus協議; USB端口 面板:USB1.1(虛擬通訊接口); 協議:ASCII命令; 主機RS232端口 速度:300至115200波特率(默認57600); 流控制:硬件(RTS/CTS); 軟件(XON/XOFF):無 握手協議:DCD,DSR,DTR,RTS,CTS; Modem支持:自動應答和撥出; 協議:ASCII命令,TCP/IP(PPP),Modbus協議,串行傳感器; 串行傳感器端口 面板:RS232,RS422m,RS485; 速度:300至57600波特率; 流控制:硬件(RTS/CTS); 軟件(XON/XOFF):無 握手協議:DCD,DSR,DTR,RTS,CTS; 協議:Modbus協議,串行傳感器; | |||||||||
網絡服務(TCP/IP) | |||||||||
使用網線端口或主機RS232端口 命令面板:通過TCP/IP進入DT80G的ASCII命令面板; 網絡服務器:通過網頁訪問現有數據和數采的狀態,設置用戶特色的顯示界面,下載CSV格式的數據; Modbus服務器(受控端):通過Modbus客戶端獲取數據和數采狀態; Modbus客戶端(主控端):從modbus設備中讀取數據或將數據寫入modbus設備中; FTP服務器:通過瀏覽器或FTP客戶端獲取存儲的數據; FTP客戶端:自動將數據下載到FTP服務器。 | |||||||||
