多功能回聲探測儀（魚探儀）是進行水環境、水生態調查的重要工具。它可研究魚類的數量、分布、大小、行為和生物量；分析沉水植物的空間分布、密度和冠蓋高度；確定水底的形態和底質組成并測量水深。后處理軟件可以一鍵下載地圖并將分析的結果如航跡、水深、植物分布、底質類型等顯示在地圖上；還可導出CSV格式的表格，所得到的數字化、實時的、動態的水聲數據可以直接輸入GIS系統進行綜合分析。

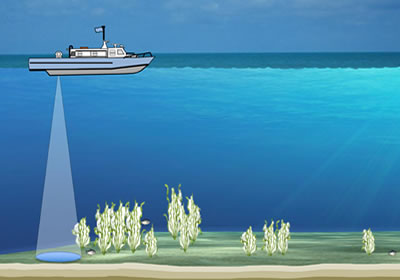

傳統的回聲探測儀/魚探儀采用走航式的調查，研究人員需要攜帶設備到現場，臨時租用船只來開展調查，存在時間不好協調，航線不好規劃，費用高昂，耗費人力等問題。

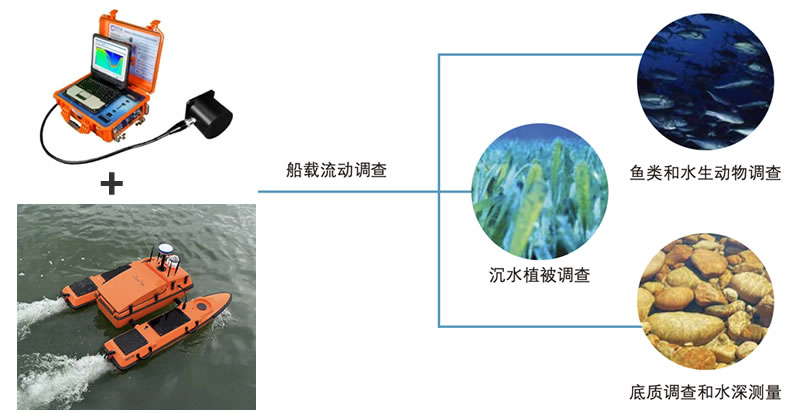

隨著無人船技術的發展和成熟，越來越多的水面作業的調查工作都可以使用無人船作為在載體來開展。無人船具有便攜性、精確規劃航線、遠程數據傳輸?shù)葍?yōu)勢?；芈曁綔y(cè)技術結合無人船在線監測系統平臺中的自主航行、路徑規劃等技術，真正做到全天候、高精度、自動化、高效益的工作模式，可以大幅度提高調查效率。
主要功能
魚類和其它水生動物調查
● 數量和密度
● 行為與空間分布
● 個體大小和生物量推算
● 種群結構推算
|
|
| 魚類回波信號 | GIS制圖（魚類分布） |
沉水植被調查
● 百分比或者總的覆蓋度
● 空間分布
● 冠蓋高度
● 生物量推算
|
|
| 沉水植物回波信號 | GIS制圖（植物分布） |
水深測量和底質分類研究
● 水體深度
● 底質類型（巖石、沙子、軟泥等）
● 水深繪圖
|
|

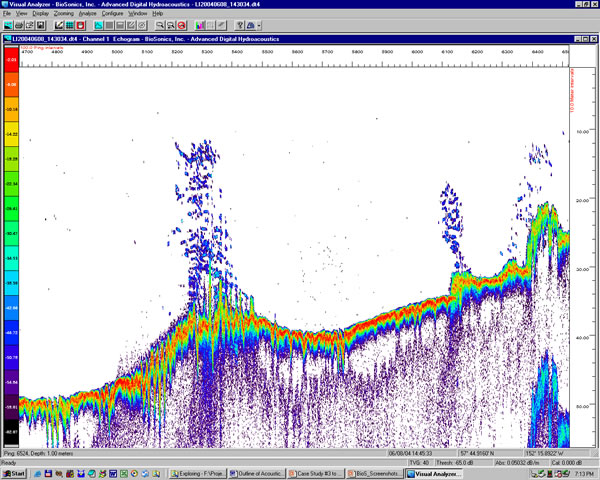

| 底質回波信號 | 底質回波信號 |
應用領域
● 漁業資源調查、魚類行為與生態學研究
● 其它水生動物調查研究
● 沉水植被時空分布、生物量、覆蓋度等研究
● 水深測量和水下地形研究
● 水體底質分類研究和調查
主要特性
● 自主導航、自主避障、航線規劃，遠程實時數據查看
● 船體輕便，吃水深度小于10cm，適應淺灘作業
● 推進器涵道式設計有效防止水草、漁網纏繞
● 一次航行可同步采集魚類、水深、沉水植物和底質等數據
● 可實時顯示水深和航行速度
● 高分辨率彩色回波圖
● 可自動從Google, Bing, Open Street等地圖服務器下載地圖
● 可增加ADCP、多參數水質儀、采樣器等業務單元

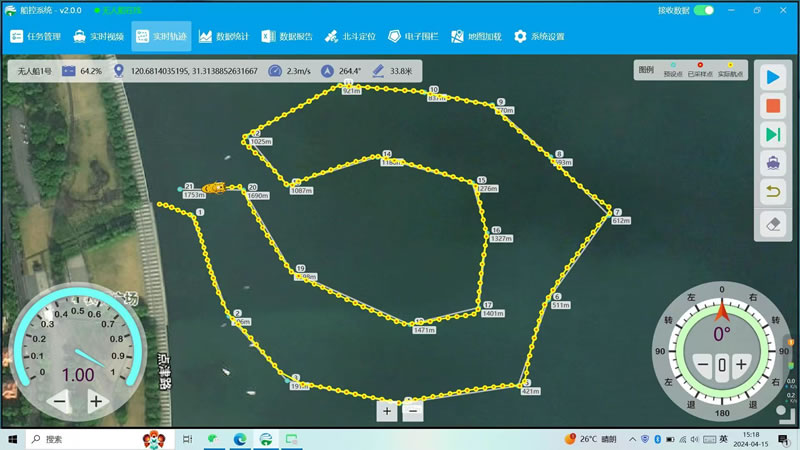

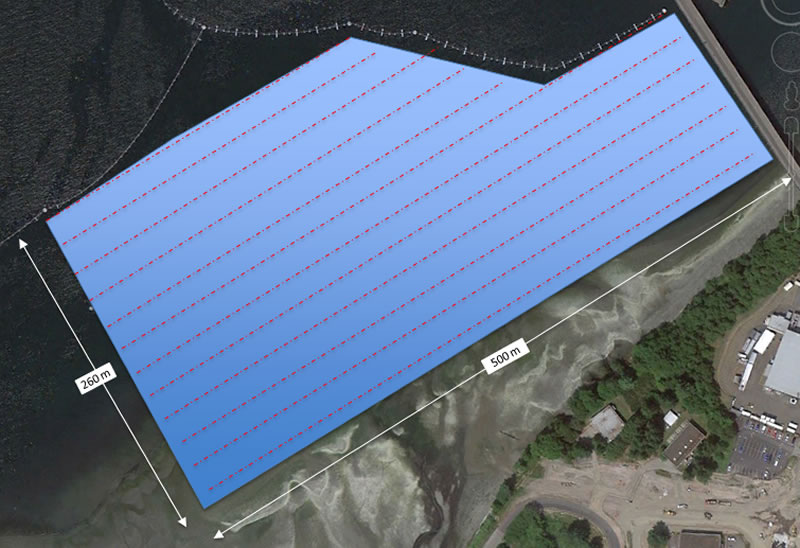

航線規劃
主要參數
船體參數：
● 尺 寸：1.6m(長)×1.1m(寬)×0.7m(高)
● 船體自重：≤30KG
● 吃水深度：≤0.1m
● 材 質：碳纖維（輕量，耐沖撞）
● 最大航速：空載最大航速4m/s
● 續 航：不少于4小時（經濟航速2m/s），或不少于1.5小時（最大航速4m/s）
● 通 訊：4g（通訊距離不受限）、遙控器
回聲探測儀參數：
● 波束類型：分裂波束或單波束
● 換能器頻率：38, 70,120,200,420和1000kHz
● 信號類型：數字信號
● 換能器內置方位傳感器
● 主機內置500G內存，可將數據存在主機內，無需連接電腦工作
● 回聲檢出限：-140dB
● 動態范圍：大于160dB
● 脈沖頻率：0.01-30次/秒可調
● 脈沖寬度：0.1-1.0毫秒可調
● 探測距離：0-2000米
● 旁瓣效應：-35dB
● 電纜長度：標配7.5米，（7.5-275米可選）
● 功耗：30W
● 適配電源：11-14V直流電或90-264V交流電
調查研究
1）魚類和其它水生生物調查

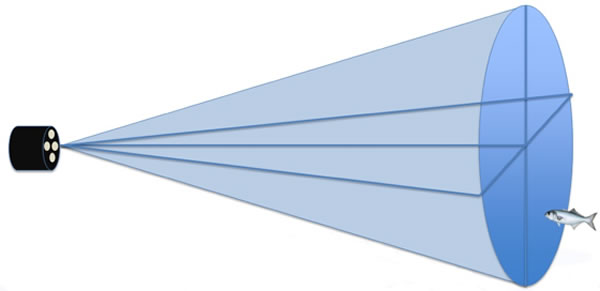

分裂波束技術可以魚類個體在波束中的三維位置以及它在自然狀態下的目標強度

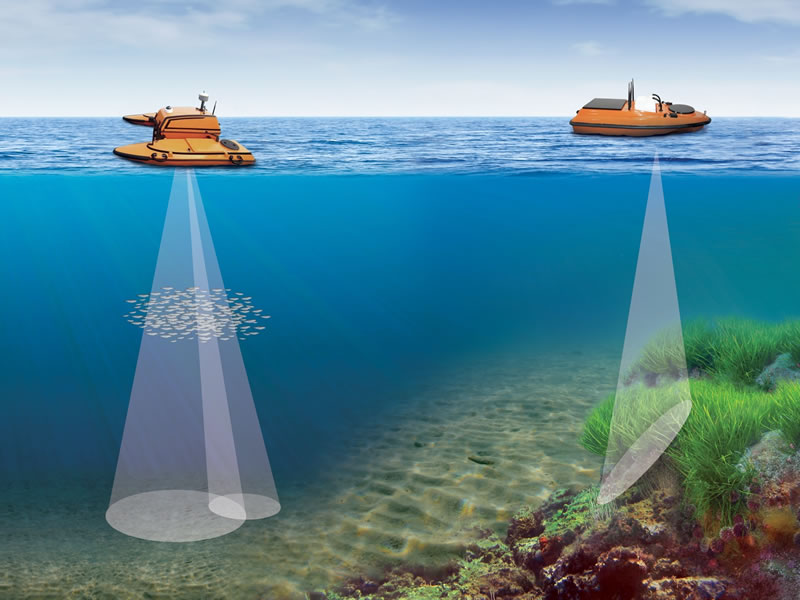

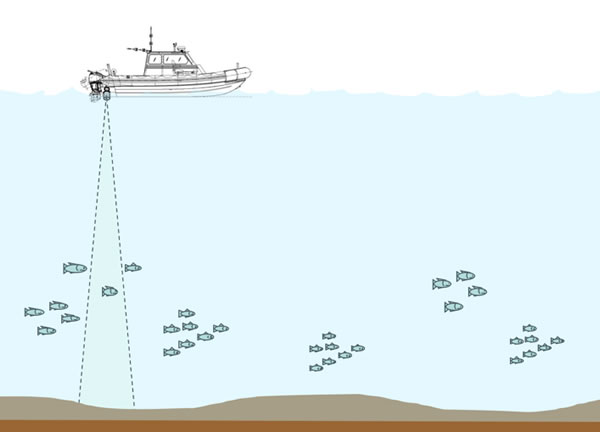

調查示意圖

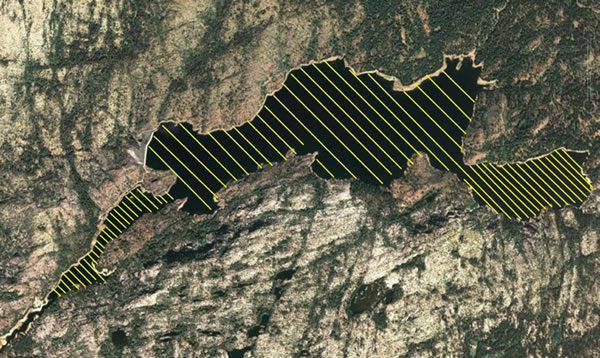

調查斷面設計

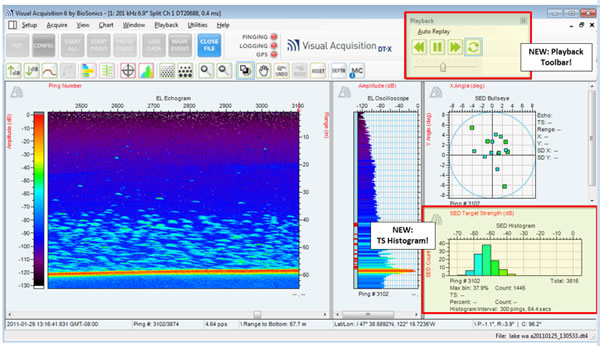

Visual Acquisition數據采集軟件

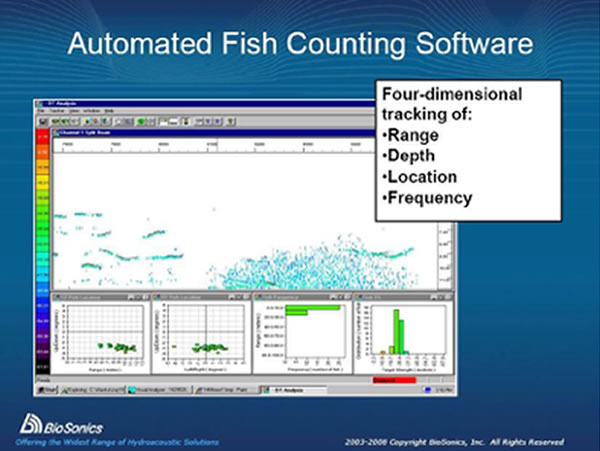

魚類計數和行為追蹤

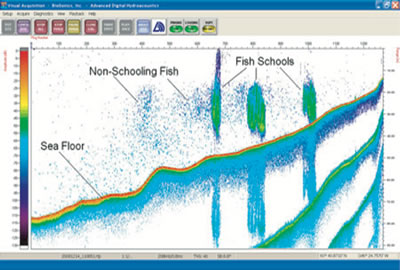

通過彩色回波圖可以看出魚類的分布和行為特征

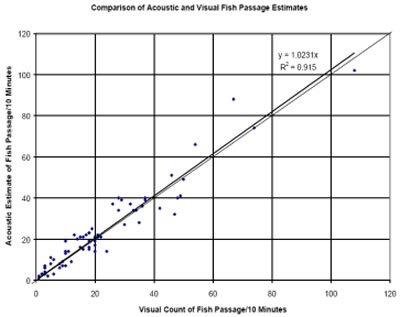

| 通常的方法比較，利用回聲探測儀評估魚類資源量直接、迅速、調查區域廣、不損壞生物資源、提供可持續的數據。通過回聲計數（Echo Counting）和回聲積分（Echo Integration），記錄個體和魚群在自然狀態下的目標強度，進行魚類資源評估。試驗證實，聲學計數和人工計數的魚類數量具有很好的相關性（左圖）。 |
2）沉水植被調查
|
|

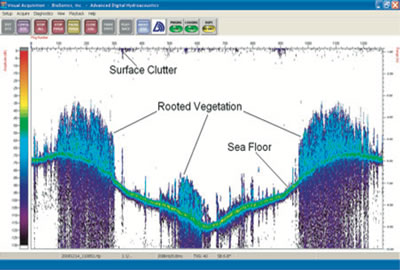

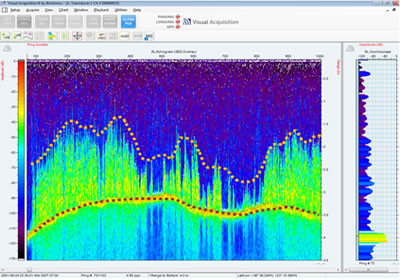

| 數據采集 | 沉水植被回波圖顯示 |
沉水植物和底質類型分析軟件：輸出文件格式為CSV和KML，可以從Google Earth，Open Street，Bing等地圖服務器自動下載地圖，也可調用第三方地圖。在地圖上顯示航跡斷面以及水深、底質類型和沉水植被分布高度、覆蓋度。
使用三線性插值法、反距離加權插值法和普通克里格插值法來生成二維分布圖，可自動計算柵格化統計結果：面積，水域體積，最大/最小/平均水深等。
|
|

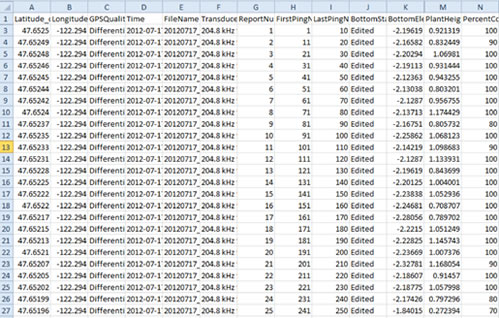

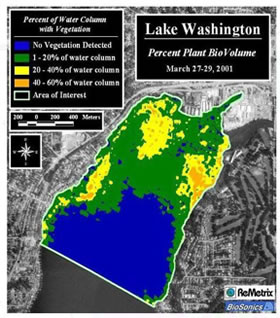

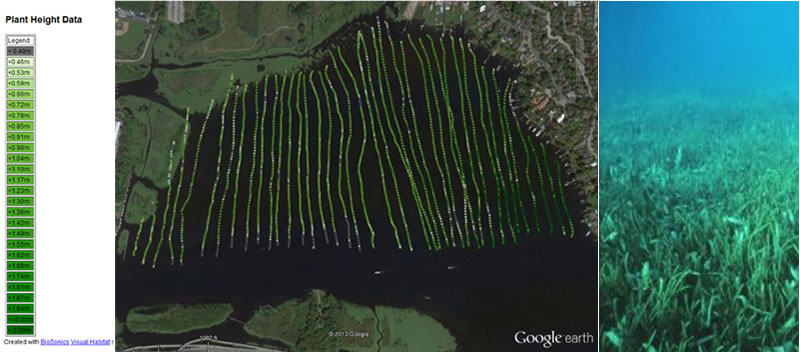

| Lake Washington沉水植被分布圖（GIS制圖） | 導出的CSV格式的文件支持ArgGis軟件等的分析 |
水聲學探測沉水植被雖然是較新的技術，但是一些學者已經進行了深入研究，并與其它方法進行了對比。Ray D. Valley等在美國Square Lake所做的實驗顯示，人工潛水所做的植物冠蓋高度和水聲學探測的數據無顯著差異（下圖，左）。Winfield 等人在英國Cotswold Water Park使用回聲探測儀所探測出的水生植物的覆蓋度和使用影像記錄的數據有較好的相關性（下圖，右）。
|
|

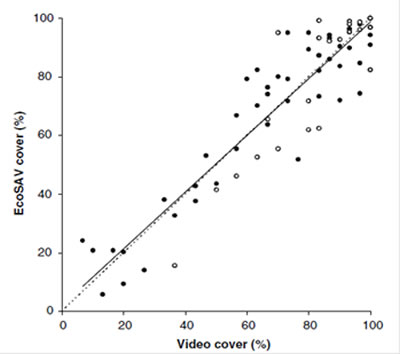

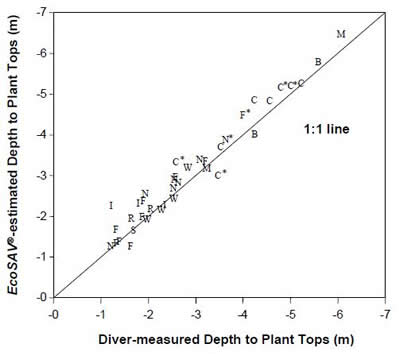

| 聲學調查和潛水人工測量沉水植物冠蓋高度對比 | 聲學和影像視頻調查沉水植物覆蓋度對比 |
3）底質分類和水深測量
探測水深和測距是回聲探測儀最初的應用領域，用戶從顯示器上便可以直接讀出水深數據，同時可以直接觀察到目標物體位于水下的準確水深。使用Visual Habitat軟件分析探測過的海底或河床，可以推斷出水下底部的特征，得到的數據結合其它相關的相應軟件能夠繪制出相應的底質分類圖。用戶也能夠分析和監測因近海環境變化和其它因素所造成的水底變化。

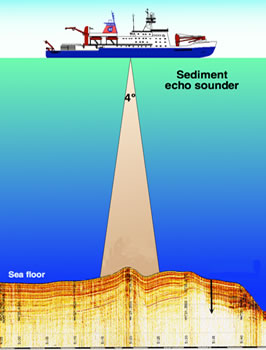

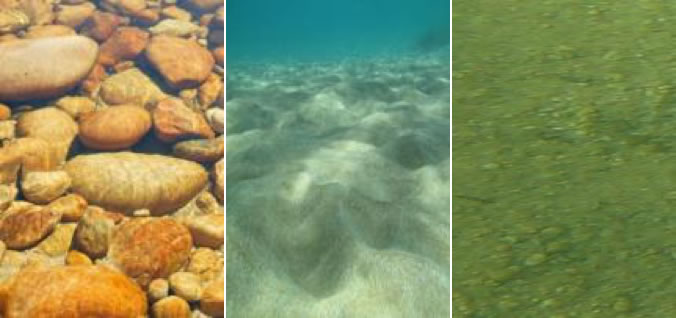

不同類型的底質
|
|
|

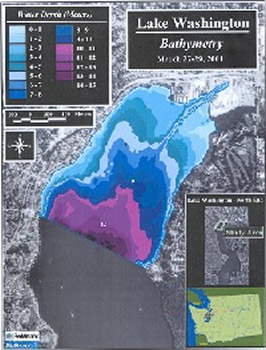

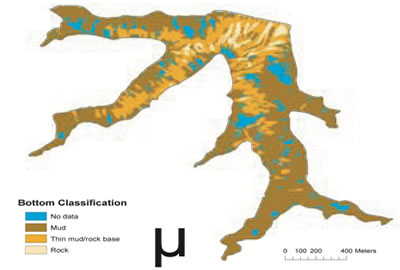

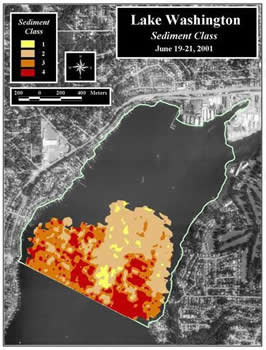

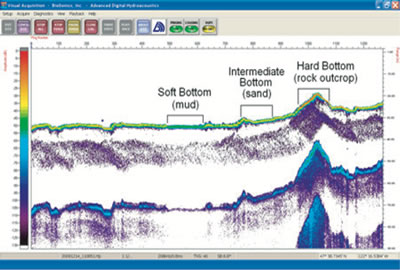

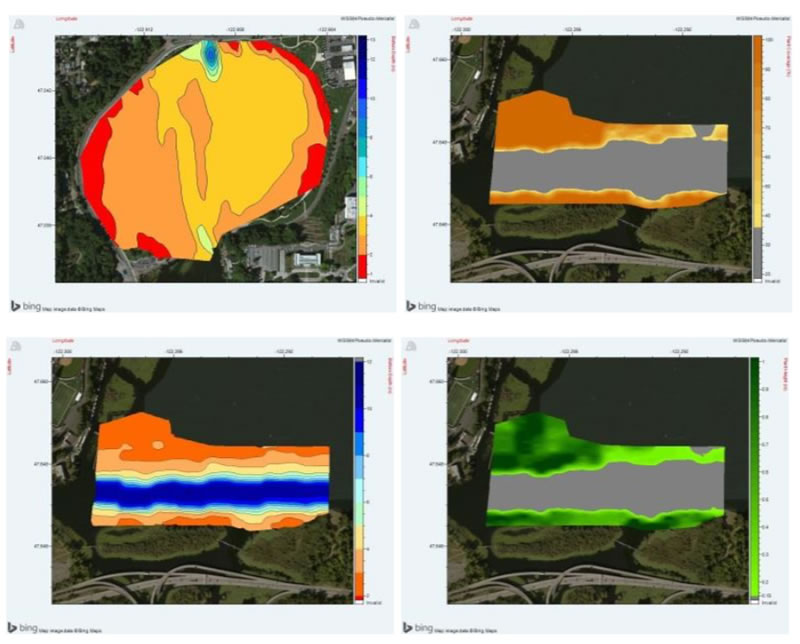

| 水深和底質探測 | Lake Washington底質分類及分布 | Lake Washington水深制圖 |

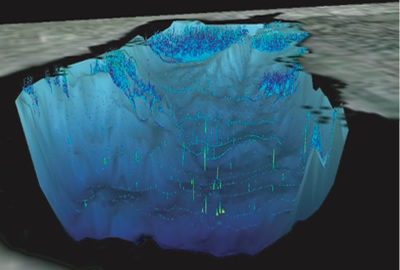

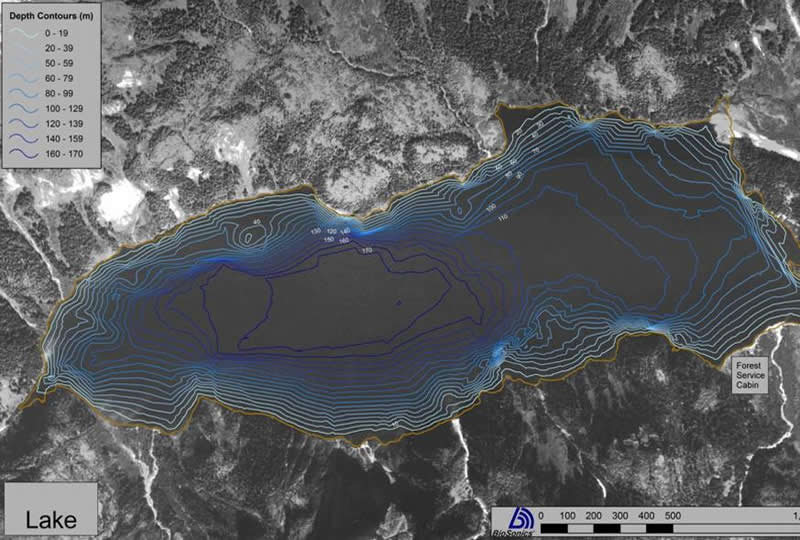

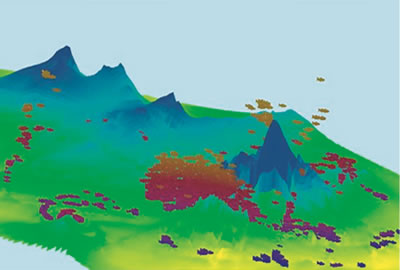

GIS水深繪圖

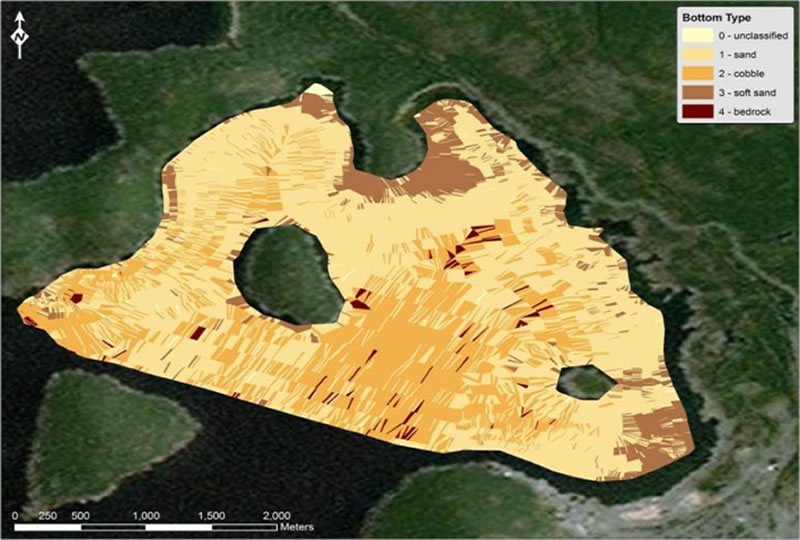

GIS底質類型繪圖
產地：美國BioSonics
