美國生物球儀器公司（Biospherical Instruments Inc.）的PUV-2500型水下紫外-可見光輻射儀是一款水下使用的多通道剖面測量輻射儀，可以測量7個波段的下行（Cosine）輻射、上行葉綠素?zé)晒狻毫?深度和水溫。最大工作深度為300 m。下行輻射包括紫外（UV）輻射的6個關鍵波長：305、313、320、340、380和395 nm，以及光合有效輻射（PAR，400-700 nm），利用7個高精度電晶體光電檢測器測量。上行葉綠素?zé)晒饫靡粋€(gè)單獨的光電檢測器測量。用戶也可選擇配置8個下行輻射傳感器，不配置上行輻射傳感器。該儀器將UV的精確測量與高速數據采集結合起來，技術領先，儀器堅固耐用。 PUV-2500利用基于Windows操作系統的PROFILER操作和數據采集軟件工作。該軟件可全彩圖形顯示多個通道測量的數據，界面友好，操作方便。數據以Microsoft Access的格式存儲，可以方便的導入其它程序如EXCEL中。 |  |
關鍵特性
l 7個（可選8個）波段的下行輻照度測量通道和1個上行輻亮度測量通道
l 包括測量壓力/深度（最大350 m）和水溫的傳感器
l 高精度、帶特制UV干涉濾光片/光電檢測器的電晶體傳感器
l 用戶可選配PUV-2510型水面輻射儀
l 儀器低耗電、輕便，可手工拖防儀器測量
| 由于PUV-2500非常輕便小巧，因此它既可以裝在水下支架上作垂直剖面分析，也可以直接（不用水下支架）將其放入水中測量。采用后者時，儀器會在水下發生漂離，這樣可以避免船的陰影對測量結果的影響。 |
利用絞車拖放PUV-2500。由于PUV-2500很輕，也可手工拖放。 |
PUV-2510水面輻射儀 用戶在配置PUV-2500時往往加一個水面參考輻射儀PUV-2510。PUV-2510是一個水面下行輻射傳感器，它與水下傳感器配合使用，但它是在空氣中工作。PUV-2510并沒有溫度校正，但它可用于陸地UV-PAR輻射的短時測量。 |

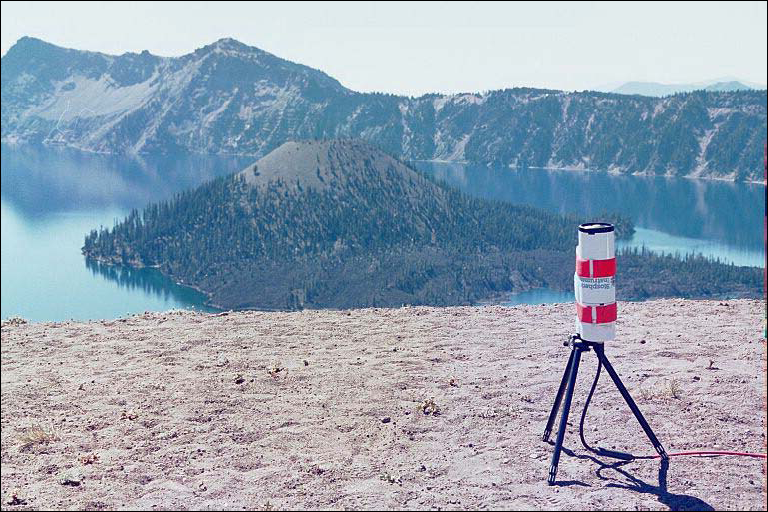

PUV-2510既可作為水面參考輻射儀，也可單獨使用測量陸地表面的UV和PAR。 |
校準
采用美國國家標準研究所（NIST）可追蹤認證方法進行校準。也可利用高分辨率掃描光譜輻射計進行校準。推薦每年校準一次。
軟件 工作軟件PROFILER完全與Windows 98、NT、2000和XP系統兼容，進行實時在線測量。用戶可以設置采集速度、平均時間、剖面設置等。作剖面時，軟件會顯示3個圖形（隨時間變化圖、剖面圖和光譜圖），實時顯示通道數據、儀器深度、傾斜度以及記錄的數目。軟件還允許用戶作注釋。 |

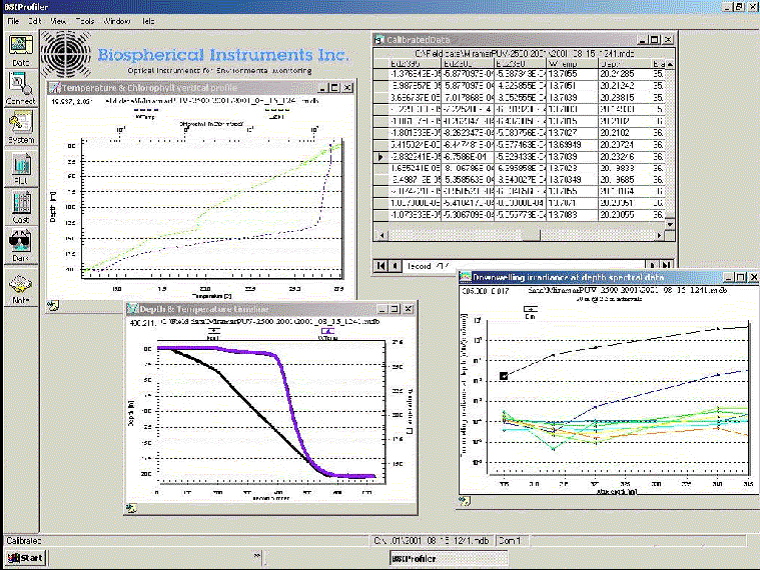

PROFILER軟件工作界面 |
技術參數
PUV電子系統
微控制器：每個探頭采用一個獨立的高性能PIC17C756 CMOS微處理器，8 bit，頻率18.432 MHz，內置16 K EEPROM
數據采集：高精度16位A/D轉換，增益輸入，滿量程10 V和1.3 mV/LSB；支持A/D轉換和增益的自動調零與校正。一系列內部基準電壓用于校正。32路模擬信號，包括最多8個光電檢測器、溫度、壓力、傾角傳感器等等。實時數據平均可以選擇17 Hz到1 h。
光電檢測器的前置放大器：每個檢測器通道通過獨立的運算放大器提供不同的增益。檢測器的增益由電腦根據光強信號來選擇?？捎迷鲆妫?000000 V/A，306 V/A和1010 V/A）有10級選擇，最小分辨率為10-15 amps。
數據采集速率：最大速率20 Hz和57600波特。
通道采集時間：包括數據處理時間在內的典型掃描時間為15 ms，在500 ms ± 175 ns的時間內，所有探頭即可同步開始測量。
可選傳感器：雙軸傾斜度傳感器
PUV-2500光學特性
可選測量波長：305、313、320、340、380和395 nm、PAR（400-700 nm）和葉綠素?zé)晒?/span>
（特殊波長需求請與我們聯系）
帶寬：標準10 nm FWHM
濾波光電檢測器：7 Ed波長標準；1 Lu熒光標準
濾光片類型：低熒光干涉濾光片
余弦集電器：Teflon涂層的石英，適合水下測量
帶外抑制：1 x 10-6
響應值：0°-65°時：±2％；65°-85°時：±10％
飽和值：105 mW cm-2 nm-1
噪音等效輻照度：10-5 mW cm-2 nm-1
PAR飽和值：0.4 mE cm-2 s-1
PAR噪音等效輻照度：4 x 10-10 mE cm-2 s-1
輻亮度檢測器
濾光片光電二極管：?jiǎn)尾ㄩL(zhǎng)標準
檢測器：13 mm2硅光電二極管
濾光片類型：低熒光干涉濾光片
飽和值：103 mW cm-2 nm-1 sr-1
噪音等效輻照度：10-6 mW cm-2 nm-1 sr-1
PUV-2500物理指標
直徑：10.2 cm
長度：40.5 cm
最大工作水深：350 m
材質：PET塑料外殼
重量：3.2 Kg
環境溫度范圍： 0℃～+50℃
PUV Deckbox
微處理器：獨立的PIC17C756 CMOS微處理器，用于將電腦程序執行到各個探頭，有數據緩沖區，用于探頭采集數據的存儲，并為每個探頭的數據提供精確的采集時間。
電池供電：12 V充電電池，LED指示燈提供低電警報
交流電適配器/充電器：交流電（90-240 V/50-60 Hz）
輸出：?jiǎn)瓮ㄓ嵖?，分別支持PUV-2500和PUV-2510，或同時支持二者
電纜
水下電纜，長度可達400 m，需單獨選購
PUV-2510水面輻射儀（額外定購）
光學與電子參數：除了余弦集電器被設計為適合空氣中測量外，同PUV-2500
直徑：10.2 cm
長度：35.6 cm
材質：鋁合金
重量：3.4Kg
環境溫度范圍： -10℃～+50℃
