無人機高光譜成像儀
|
|
HyperSpec UAV無人機高光譜測量采高信噪比超高速成像器件，提供高穩定性的光譜圖像采集；采用自研的高效率低功耗圖像處理算法，大大延長了整機飛行時間，降低了系統功耗。
通過實時測量植物、水體、土壤等地物的光譜圖像信息，應用與精準農業，農作物長勢與產量評估，森林病蟲害監測與防火監測，海岸線與海洋環境監測，湖泊與流域環境監測等應用。
系統設計緊湊，成像光譜儀主機光譜分辨率高。整機組成：高穩定性云臺、高光譜成像儀、大容量存儲系統、無線圖像系統、GPS導航系統、地面接收工作站、地面控制系統。
● 光譜波段范圍：400~1000nm
● 空間維度分辨率：1920
● 光譜通道數：1200
●多種數據格式完美兼容
●操作方便，無需專業無人機操控手，可實現單人操作
●數據預覽及矯正功能:輻射度校正、反射率校正、區域校正支持批處理

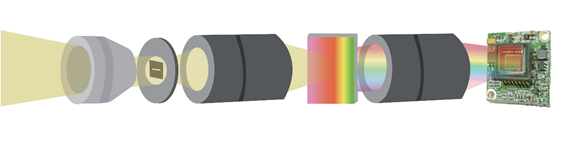

測量原理:
技術參數:
序號 | 指標 | |
1 | 照明方式 | 被動照明（不含光源） |
2 | 光譜范圍 | 400-1000nm |
3 | 光譜分辨率 | 優于2.5nm |
4 | 探測器 | CMOS |
5 | 通道數 | 1200 |
6 | 探測器供電方式 | USB供電 |
7 | 像素大小 | 5.86 μm x5.86 μm |
8 | 數字輸出 | 12 bits |
9 | 狹縫寬度 | 25μm |
10 | 最小工作距離 | 100mm |
11 | 空間維有效像元數 | 1920 |
12 | 成像速度 | 全波段128Hz,ROI后可實現3300Hz |
13 | 接口 | C-Mount |
14 | 輸出 | USB3.0或千兆網 |
15 | 配件 | USB3.0傳輸線 或千兆網傳輸線 |
16 | ROI | 多個區域 |
17 | 透射效率 | ＞60% |
18 | 雜散光 | ＜0.5% |
19 | 相機尺寸 | ＜155*95*119毫米（長*寬*高）（包括鏡頭和內置嵌入式數據采集處理單元，不含云臺） ＜206*129*119毫米（長*寬*高）（包括鏡頭和內置嵌入式數據采集處理單元，包含云臺） |
20 | 相機重量 | ≤840克（包括鏡頭和內置嵌入式數據采集處理單元，不含云臺） ≤1185克（包括鏡頭和內置嵌入式數據采集處理單元，包含云臺） |
21 | 附件 | 反射率校準板 |
22 | 鏡頭焦距 | 25mm |
23 | 鏡頭視場 | ＞25° |
24 | 軟件接口 | *儀器可以與PLANTEYE?、FIGSPEC?、SCICHROMA?其中一個軟件進行數據通信，并在響應文件附件中提供品牌所有方授權文件和品牌所有方商標注冊證明。 |
25 | 無人機飛行載重 | 2.7kg |
26 | 懸停精度 | ≤0.5m |
27 | 飛行高度 | 5000 m |
28 | 飛行時間 | 55分鐘 |
29 | 遙控器控制距離 | 8000m |
30 | 旋轉角速度 | 俯仰軸：300°/s 航向軸：100°/s |
31 | 飛行速度 | S 模式：23 m/s P 模式：17 m/s |
32 |
其他
| 內置嵌入式數據采集處理單元:windows操作系統，8G內存1TB固態硬盤，有HDMI接口，USB3.0接口，和相機一體設計 |
散熱方式:內部風冷散熱 | ||
操作方式:操作方便，無需專業無人機操控手，可實現單人操作 | ||
觀測方式:通過地面站實時觀測飛機采樣地點、高光譜圖像、光譜數據，功能 | ||
校正方式:輻射度校正、反射率校正、區域校正支持批處理 | ||
數據格式:兼容spe格式、hdr格式、scp格式 | ||
33 | 技術認證 | ※相關技術和產品獲得過國家級儀器儀表行業協會相關獎項證書 |
