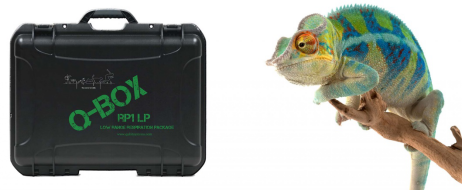

Q-Box RP1LP低量程動物呼吸作用測量系統是一套采用開路方式測量動物呼吸作用的系統，用于測量昆蟲、爬行動物、兩棲動物、其他無脊椎動物和小型哺乳動物等小型動物在開放流或停流氣體交換系統中的代謝率。也可用于測量真菌和微生物菌落中的CO2和O2交換?？赏瑫r監測4個測量參數，包括氧氣、二氧化碳、溫度和氣體流量。
這套系統適用于教學或科研學者來觀察生物體在不同環境下的氧氣消耗量和二氧化碳的產生量，氧氣傳感器可以和密封的樣品室連接在一起，通過測量氧氣的消耗率來計算生物的新陳代謝率。
應用領域
|
|
當與Gas Switching System（GSS）相結合時，可對多達7種生物體（包括參考的8通道系統）進行呼吸速率和RQ測量。
? Gas Switching System（GSS）
GSS氣體交換系統與Q-BOX一起工作，可從多個樣品中測量氣體交換。使得氣體交換系統允許使用單個Q-Box系統監測多達8個不同的通道，如Q-Box RP1LP低量程呼吸包、Q-Box RP2LP高量程呼吸包，以及使用Q-Box NF1LP固氮包和Q-Box CO650植物CO2分析包監測多達4個不同的樣品。GSS氣體轉換系統允許多通道測量呼吸（VO2和VCO2）、固氮、光合作用和蒸騰作用。

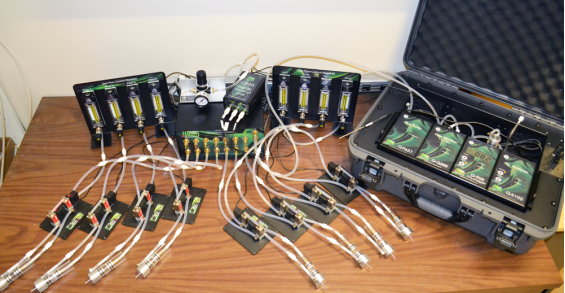

8通道閉流系統 |

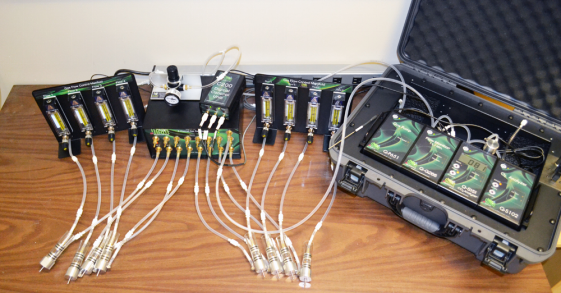

8通道開流系統 |

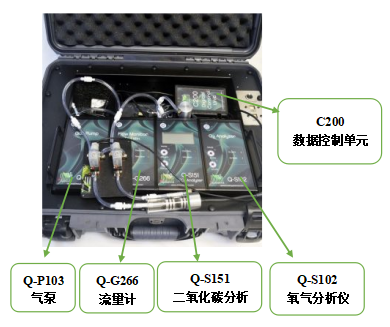

其他組件 （1）Q-S151 二氧化碳分析儀
| Q-S151紅外二氧化碳分析儀是一種非色散紅外二氧化碳分析儀，測量范圍為0-2000ppm，分辨率為1ppm?？煽繄怨痰募夹g和模塊化設計，易于安裝在我們的Q-Box測量系統或獨立使用。Q-S151是測定葉片、昆蟲、小動物或代謝率較低的生物體的CO2交換的理想選擇。它也很好地用于現場和實驗室的土壤呼吸活性測定。 |
l 該CO2分析儀可用于流動系統配置中，用于瞬時和連續測量CO2生產或消耗量。它也可以在封閉系統模式下用于極低活動水平的測量。
l Q-S151 CO2分析儀可設置為在注入模式下使用，在該模式下，將少量CO2氣體樣品注入流經CO2傳感器的載氣中，以測量所采集樣品頂部空間中的CO2水平。
l Q-S15是Q-BOX系統二氧化碳控制的關鍵部件，用于調節生長室或室內的pCO2。
主要特性
l 可切換范圍為0–500 ppm和0–2000 ppm CO2
l 二氧化碳分辨率:1 ppm數字顯示
l 非色散紅外技術
l 調制紅外光源=無活動部件
l 兩個量程下設置0–5 V模擬輸出
l 現場使用的可選電池組
l 小巧便攜

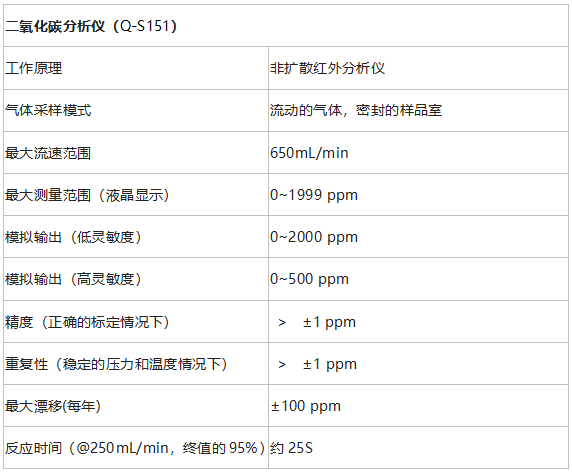

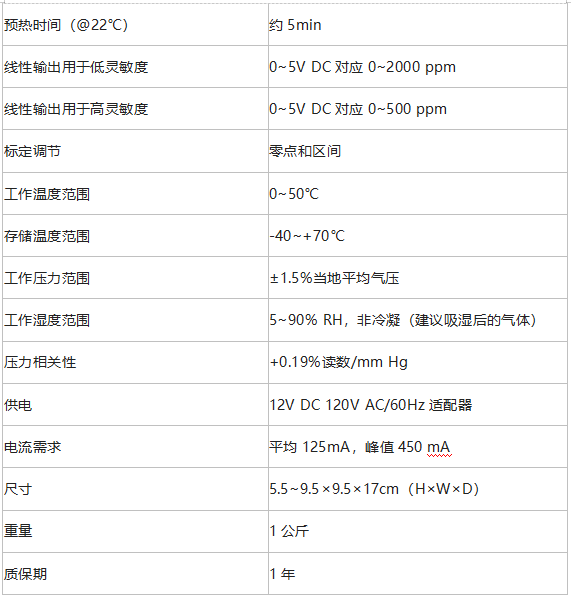

技術規格
（2）Q-S102 O2分析儀
| Q-S102 O2分析儀配置用于在0-25%或0-100%范圍內測量流經氣體交換系統的O2濃度，精確度為0.21%。是測定開放流系統結構中高代謝率生物體中O2攝取的理想儀器。對于代謝率低的生物體，它可以用在閉流系統中，在閉流系統中，O2的吸收率可以根據系統中O2下降的斜率來計算。O2分析儀還包含用于測量氧傳感器總氣壓的氣壓傳感器。 |
? 主要特性
l Q-S102是Q-Box系統的關鍵部件，其供電系統為原電池（鉛-氧電池），由鉛陽極、氧陰極和酸性電解液組成。它還包括一個透氧聚四氟乙烯FEP膜與金電極結合到其表面。通過該膜擴散的氧在金電極上被電化學還原。電阻和熱敏電阻（用于溫度補償）連接在陽極和陰極之間。儀器的輸出與流過電阻器和熱敏電阻的電流成正比，與聚四氟乙烯膜接觸的pO2成正比。
l Q-S102 O2分析儀Q-S102 O2分析儀需要具有兩個模擬信號端口的數據接口和操作軟件。我們推薦使用C901 Logger Pro軟件的C610 LabQuest迷你數據接口。

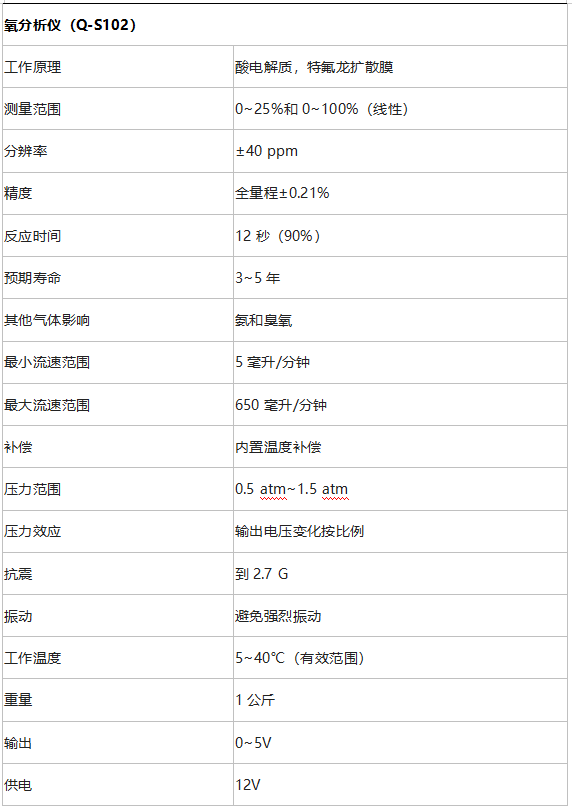

? 技術規格
（3）Q-P103氣泵
| Q-P103氣泵是一種隔膜式泵，可產生高達1L/min的氣體流量。橡膠腳和內部橡膠泵支架確保安靜運行。魯爾式氣體入口和出口可以方便地連接到任何氣體交換系統。 電位計可精確控制泵的速度從50%-100%，減少了意外改變的風險。氣體流量可通過儀器背面的兩個針閥進行調節。內部出口層流阻尼容積確保了用于層流質量流量傳感器的壓力脈沖阻尼 |
? 技術規格
電源：12VDC，215mA
最大壓力1.8 PSIG
最大真空: 3.7 HG
最大氣體流量（空載）：1L/min
尺寸：（高x寬x深：5.5至9.5 x 9.5 x 17）
重量：900
材料：金屬
保修期：1年
Q-P651 氣泵 （選配）
氣流泵（3L/min無負載）
電源 直流12V，315mA
最大壓力 15PSIG
尺寸（h/w/d）cm 5.5～9.5/9.5/17
重量 900g
（4）Q-G266 流量計
| Q-G266流量監測器是一種氣體流量監測器，適用于測量和跟蹤0至1L/min范圍內的連續流量。氣體可從泵或加壓源供應至裝置的不銹鋼luer輸入端口。Q-G266流量監測器在工廠進行了校準，可測量氣體的質量流量。每個裝置都提供了具體的校準值。氣體流量可通過儀器背面的不銹鋼針閥手動調節來控制。
|
該流量監測器可作為Q-Box CO650植物CO2分析包和Q-Box SR1LP土壤呼吸包、Q-Box RP1LP低范圍呼吸包和Q-Box HR1LP人類呼吸包的組成部分。
為了監測氣體流量，Q-G266需要與數據采集接口（即C610 LabQuest Mini）和軟件（如C901 Logger Pro軟件）或任何其他接受0–5 V模擬信號的數據采集軟件一起使用。

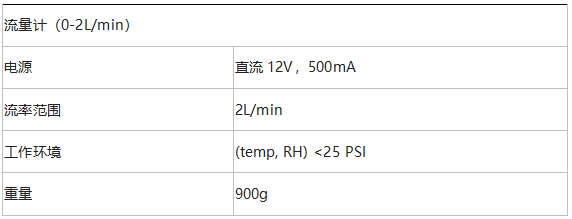

? 技術規格
（5）C610 LabQuest Mini
| C610 LabQuest Mini是一款功能強大、價格實惠、易于使用的傳感器數據采集接口，用于PC或Macintosh計算機上的基于計算機的數據采集。C610 LabQuest Mini與C901 LoggerPro軟件一起工作，以100khz的采樣率從任何一個Qubit傳感器收集數據。C610 LabQuest Mini還可以與數字控制單元（DCU）一起使用，用于控制儀器或傳感器（開/關）。 |
這種快速采樣、小巧易用的數據接口非常適合與所有量子比特傳感器一起使用。
計算機連接：USB 2.0全速
最大采樣率：每秒100000個樣本
模擬輸入：3
數字輸入：2
尺寸：10.5 x 8.5 x 2.6厘米
保修期：5年
（6）軟件

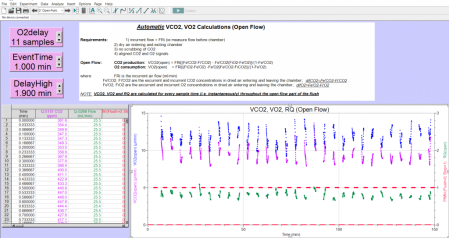

開流系統 |

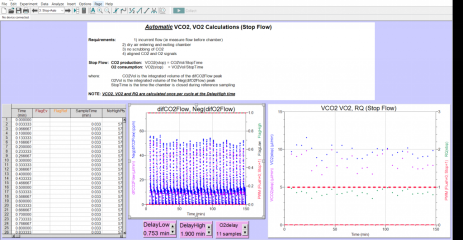

閉流系統 |

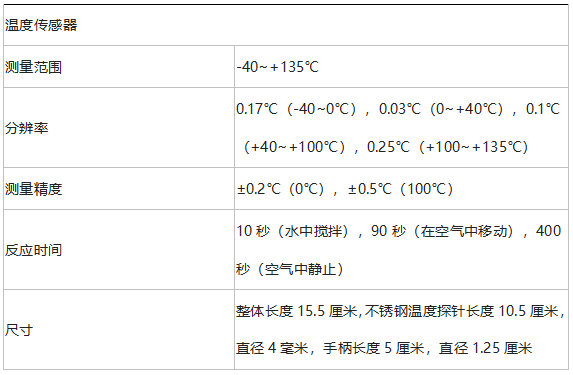

其他部件技術規格

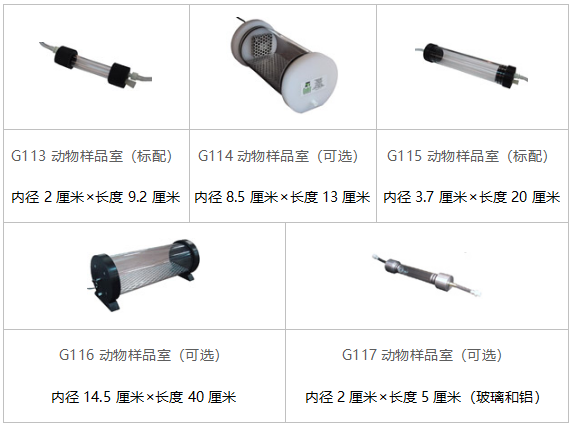

可選樣品室
產地：加拿大
