甜菜孢囊線蟲（Heterodera schachtii）是全世界重要的檢疫性有害生物，對甜菜具有毀滅性危害。1850 年德國首次報道該線蟲(Franklin ＆ Heterodera, 1972) 。到目前為止，該線蟲已在全世界的美洲、歐洲、亞洲等50多個國家或地區有分布，20多個國家將該線蟲列為檢疫對象(Steele, 1984) 。甜菜孢囊線蟲是甜菜上危害最嚴重的病原生物之一，可導致甜菜產量損失25%～50%，每年造成超過150億美元的經濟損失 (Singh et al., 2015)。篩選土壤樣本以定性和定量地評估線蟲感染是一項預防措施，也是農業害蟲管理策略的一個組成部分。
甜菜孢囊線蟲以卵的形式在土壤中可以存活多年，孢囊是由雌性線蟲的遺骸形成的保護性外殼。雌性線蟲死亡后，其體壁變硬，形成棕色的硬化孢囊。量化線蟲感染的能力是針對線蟲的控制措施以及開發抗線蟲植物育種系的先決條件。可以通過孢囊計數來估計線蟲種群密度。孢囊需要從含有有機碎片的土壤樣品中手工挑選，其中碎片的數量取決于樣品提取方法。手動計數是一項耗時的任務，計數準確性受到主觀決策、持續專注的能力以及將孢囊與其他顆粒分離的經驗的影響。因此，只有自動計數才適用于高通量應用。雖然線蟲的數量是一項重要的定量衡量標準，但表型特征（例如孢囊的大小、形狀和顏色）也是相關的。研究顯示，孢囊大小的增加是馬鈴薯孢囊線蟲種群適應植物抗性的指標（Fournet et al., 2016），這表明孢囊表型與抗性相關。雖然其他數據模式，例如遺傳數據，也可以應用于估計線蟲感染（Bogale et al., 2020），但只有圖像數據可用于表征孢囊的表型。
本文介紹了一種基于計算機視覺的高通量系統，該系統可以量化甜菜孢囊線蟲感染并測量孢囊的表型特征。在標準化環境中記錄土壤樣本提取物的顯微圖像后，實例分割算法用于檢測這些圖像中的線蟲孢囊。在一項使用已知孢囊數量的真實樣本和人工注釋圖像的評估中，計算機視覺方法產生了準確的線蟲孢囊計數以及準確的孢囊分割?；谶@樣的分割，可以計算出孢囊特征，以揭示不同土壤中線蟲種群之間的表型差異，以及甜菜種植前后觀察到的種群。計算機視覺方法不僅能夠快速準確地計數孢囊，而且能夠在不同條件下對孢囊特征進行表型分析，為農業和植物育種研究中的高通量應用提供了基礎。源代碼和帶注釋的圖像數據集可供科學使用，通過額外的訓練數據，該系統也可以推廣到其他線蟲種類。
土壤樣本取自已知具有甜菜孢囊線蟲感染歷史的土地。通過網篩組合（2 mm和100 μm）制備用于圖像采集的土壤提取物。隨后，通過離心浮選技術從篩選的土壤提取物中提取孢囊。將孢囊與剩余的有機物部分一起收集在白色濾紙上，以備成像使用。樣品圖像由德國LemnaTec提供的PhenoAIxpert HM記錄（圖S1）。它由一個工業RGB相機和高倍物鏡系統組成。該系統安裝在物體上方 35 cm處，視野為 35 × 25 mm。圍繞樣品臺布置的水平定向LED（4000 K）作為照明光源。所有組件都安裝在不透明的機柜內，以保護它們免受外部光線的影響。在PhenoAIxpert HM原型機中，樣品臺由一個樣品架組成，該樣品架可以手動移動到預定義的位置，以便執行樣品的一系列成像。圖像采集由控制計算機手動觸發。將來，樣品臺將被電動X-Y工作臺取代，然后自動將樣品移動到預定義位置并以同步方式觸發圖像采集。
圖S1 PhenoAIxpert HM將由德國LemnaTec作為商業產品推出（HM：High Magnification）

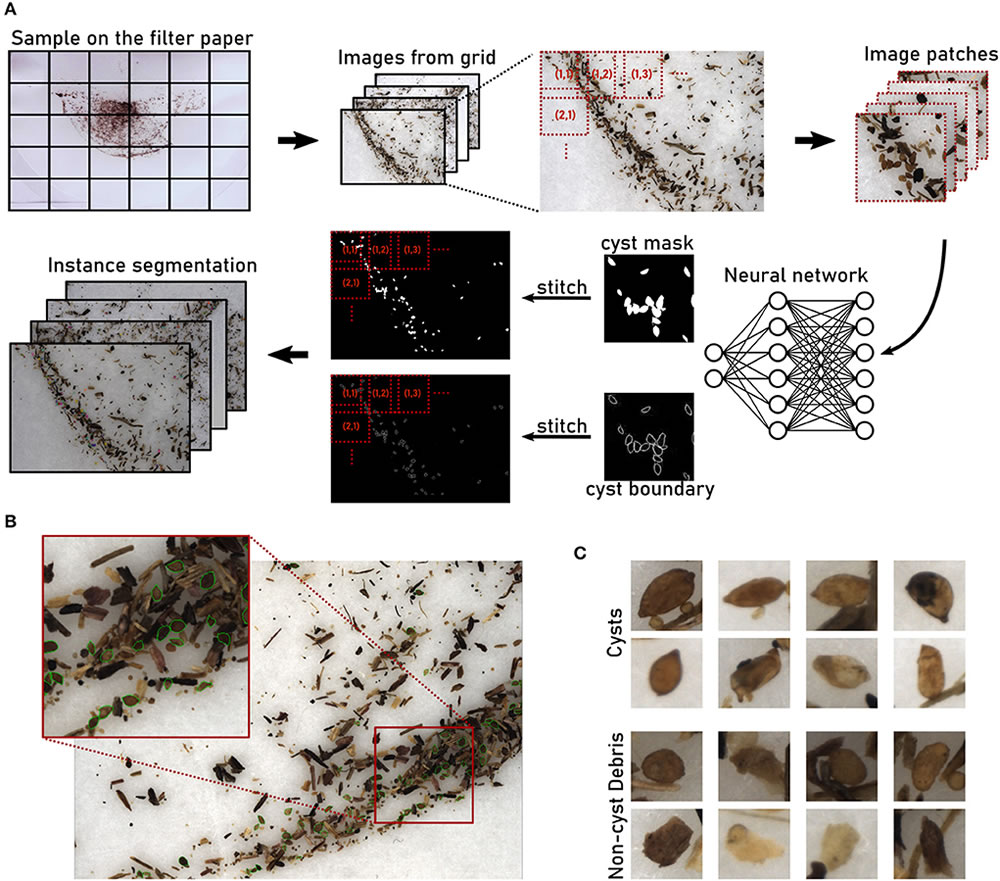

圖1 用于線蟲孢囊分割的計算機視覺流程

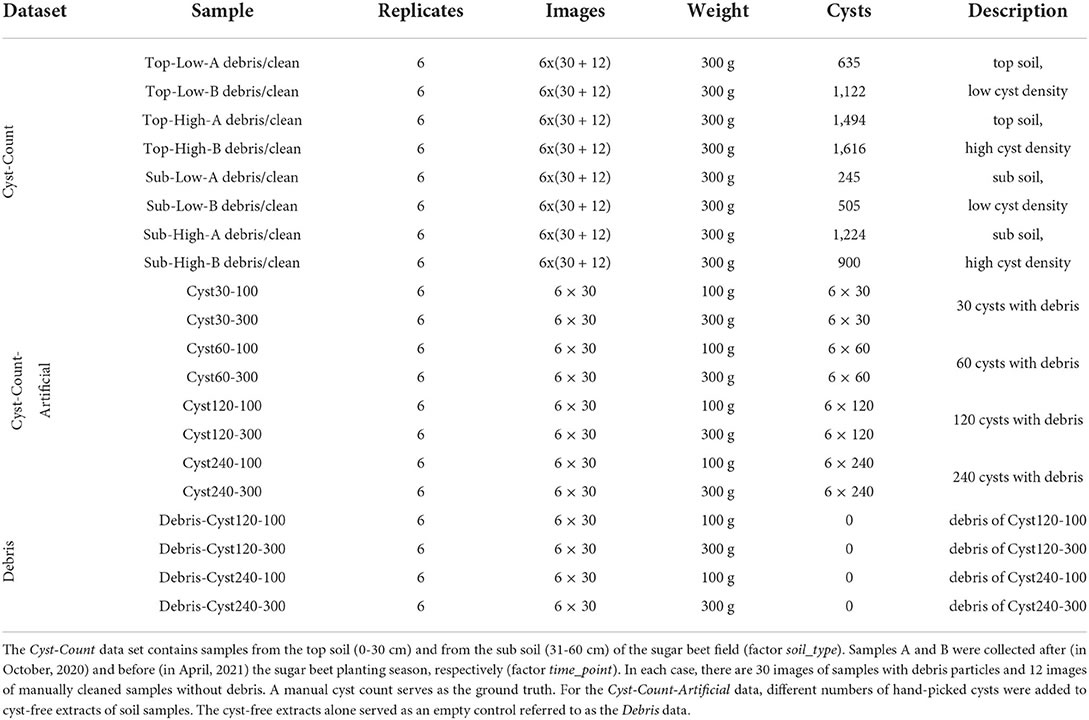

表1 用于孢囊計數驗證的樣本

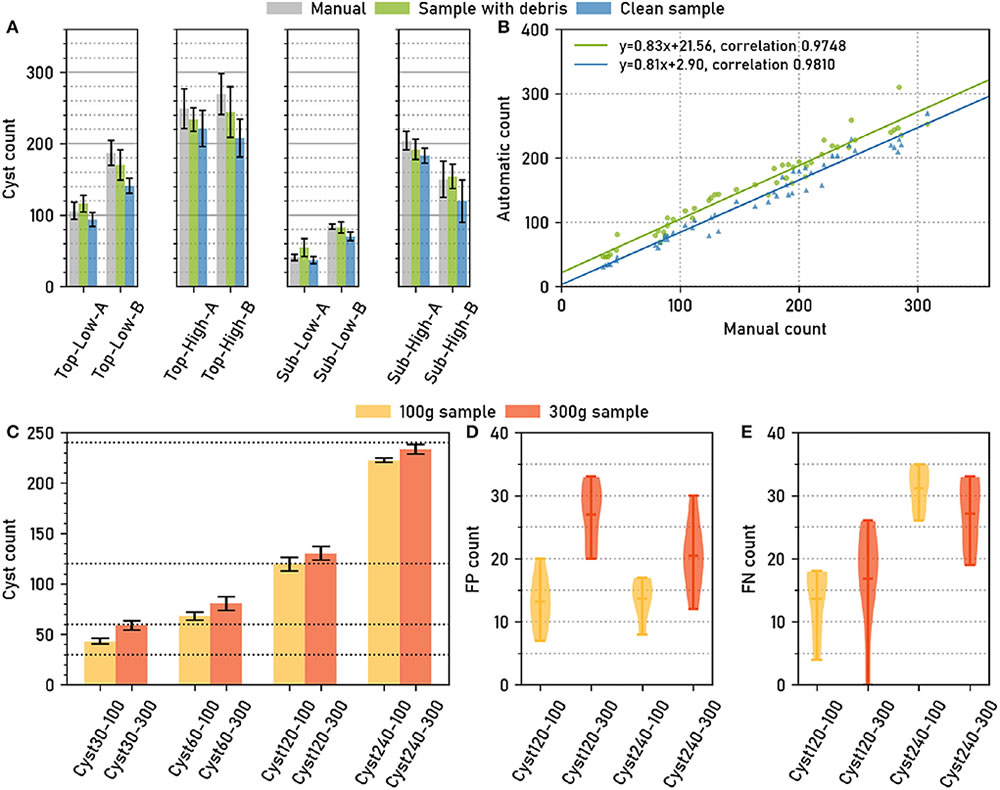

圖2 手動孢囊計數與自動孢囊計數的比較
在所有土壤樣本類型中，手動孢囊計數與自動孢囊計數相似（圖2A），無論孢囊與有機碎片混合（“碎屑”）還是孢囊與有機碎片分離（“干凈”）。手動計數和自動計數相關性的皮爾遜相關系數很高，“干凈”為0.981，“碎屑”為0.975（圖2B），表明使用自動方法可以可靠地估計孢囊的相對數量。

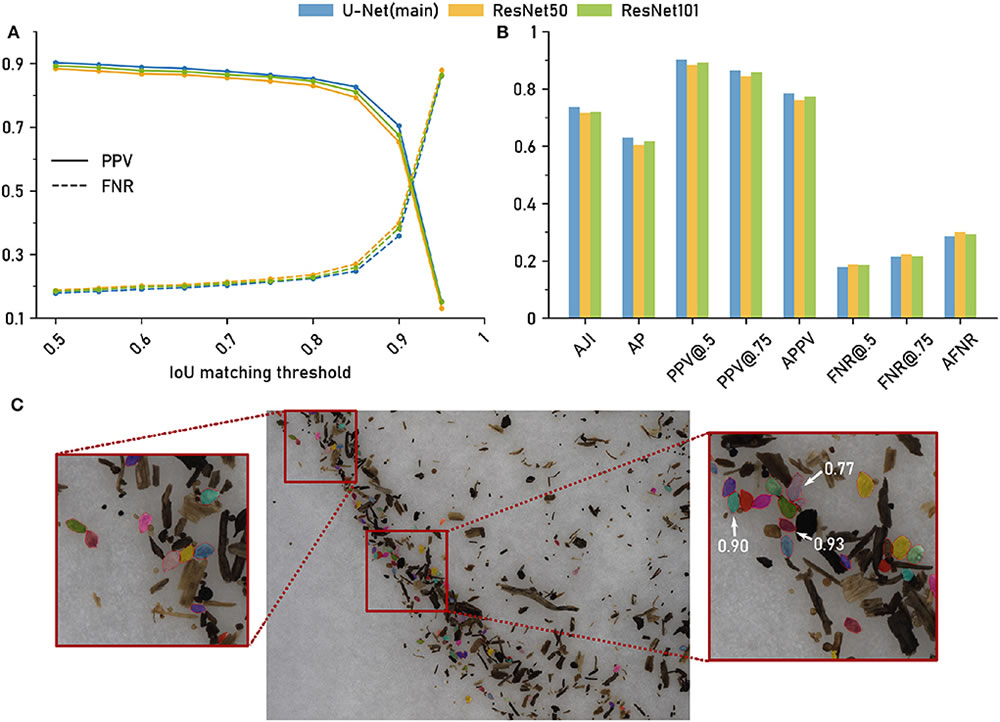

圖3 手動孢囊分割與自動孢囊分割的比較

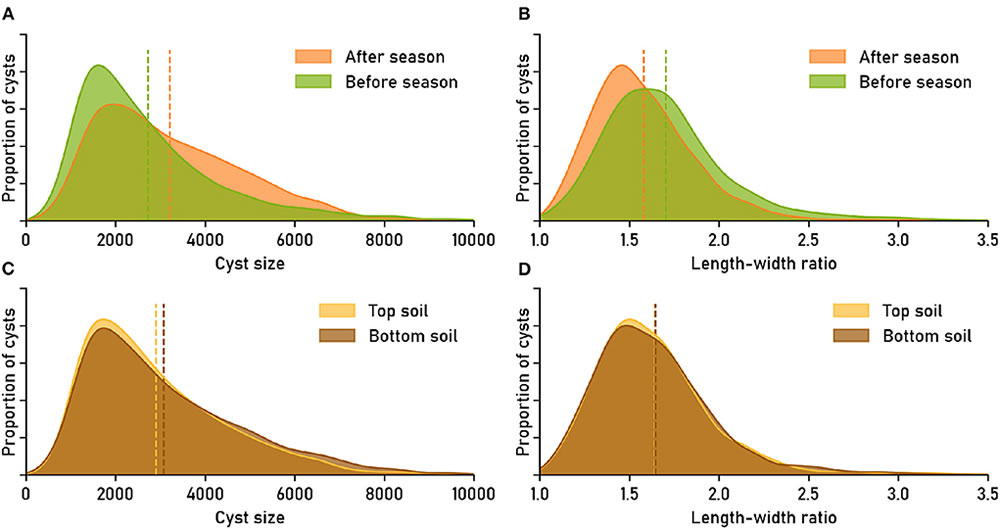

圖4 線蟲孢囊表型特征的分布（孢囊大小和長寬比）
—— 原文 ——
Chen L, Daub M, Luigs HG, et al. High-throughput phenotyping of nematode cysts. Frontiers in Plant Science, 2022, 13: 965254.
由于相關內容非常專業，難免有些理解不準確或者編輯整理的疏漏，請以英文原文為準。
