檢測樹木和木結構的內部狀況
RESISTOGRAPH通過電子控制的鉆孔阻力測量來檢測樹木和木結構的內部狀況。
RESISTOGRAPH已根據我們在數千種應用中的經驗進行了徹底的重新設計。它現在變得更加強大，其計算機控制的進給控制使客戶能夠完全專注于待檢查的物品。不再需要預設速度和進給速度控制。測量配置文件被同步打印并額外存儲在裝置的內部存儲器中。您可以稍后將數據傳輸?shù)侥碾娔X，并使用DECOM軟件進行評估。
應用領域
l用于街道、公園和森林樹木
衰變、空洞和裂紋的檢測
木材質量的測定
l用于建筑木材、桿和游樂場設備
木材檢驗
木材質量的測定
裂紋、空洞和腐爛的檢測
主要特點
l4.0 kg的低重量
l速度高達300厘米/分鐘
l一次電池充電可在硬木上鉆孔50多次
l計算機控制進給速度
l鉆孔深度：50厘米
l無線打印機上的同步打印
l使用PC/Mac?或Android實時查看鉆孔?
l內部數據存儲器中最多可存儲10000個配置文件
l內部USB大容量存儲，可輕松訪問配置文件
系統組成
l分辨率1/50 mm
l2個帶充電器的電池組
l帶20個紙卷的無線熱敏打印機
l傳輸線
l工具套件
l10個標準針頭，10個硬化針頭
l完整系統的儀器箱
l設備背帶
lDECOM軟件用于數據處理和可視化
DECOM軟件

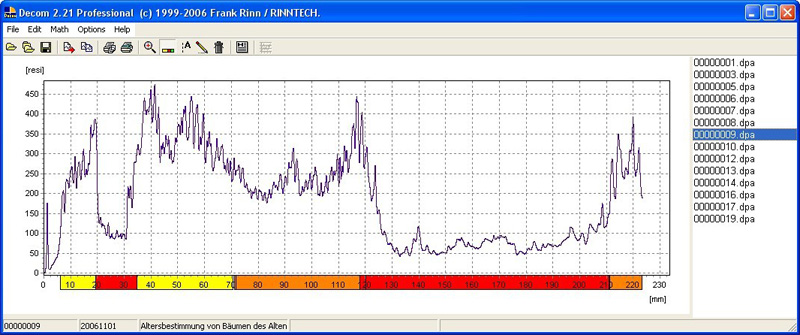

使用DECOM軟件，您可以從RESISTOGRAPH的配置文件中獲得更多。配置文件可以顯示在屏幕上，也可以打印為圖形圖表，并且可以為您的報告進行處理。數學和統計程序可用于科學應用，如趨勢調整、年輪檢測等。
DECOM軟件可用于樹木檢查，增量分析，林木質量評估和木材分析?？蓪?/span>RESISTOGRAPH的數據進行在線記錄，具有圖形展示和后處理功能，可進行數據分析，以及手動或自動年輪檢測。
軟件功能：
l測量與分析（專業版）
DECOM在測量過程中連續記錄RESISTOGRAPH的配置文件。
您可以在數據頭中存儲其他信息。
腐朽和其他木材異常可以在剖面中特別突出顯示。
可以集成圖片以獲得更好的對象文檔。
文檔可以打印。
l年輪追蹤與檢測（科學版）
年輪限制由DECOM自動或手動標記。
您可以計算樹木年輪的寬度以及年內密度變化，并將其以與TSAP-Win年輪分析軟件兼容的格式存儲。
l適用于高級用戶的數學函數（科學版）
使用數學模塊（例如趨勢調整、索引等），可以更精確地分析配置文件。
統計數據可以存儲在表格中并由其他程序使用。
測量系統自1986年以來已升級到第六代
無繩，快速，單手使用方便。透明蓋允許用戶看到鉆孔針，并提供易于清潔的通道。
鉆孔針可以在任何電機位置輕松快速地更換。
防震、無爆炸性的特殊可充電電池。與鋰離子電池不同，我們的電池在掉落時不會燃燒或爆炸，可以多次充電，使用壽命更長，更可靠、更安全。
鉆頭的進給速度在鉆孔時自動最大化，并適應木材條件（不由操作員設置）?？蛇x地，當穿過空腔/空隙/間隙時，可以手動控制。
鉆孔時，機器調節會自動重新調整，以獲得正確且可比較的輪廓。對于涉及木材狀況的正常應用（腐爛評估），不需要重新校準。對于絕對木材密度的（科學）評估，我們提供特殊的針頭和自校準套件（以及德國RINNTECH的校準服務）。
內部存儲超過10’000個鉆孔（每個50 cm/20’’）。
無線打印機自動連接，可在標準紙卷上以1:1的比例同時打?。烤砑埣s30個打印）。第二個打印曲線（用戶可選擇縮放比例）可以添加以當場顯示更多細節。
智能手機應用程序可同時提供配置文件顯示、數據存儲和傳輸，以及（可選）對機器的遠程控制。
RESISTOGRAPH在防震外殼中進行隔熱和電氣絕緣（以防鉆頭碰到電源電纜）。與金屬外殼不同，在極端炎熱或寒冷的天氣下，它可以不用手套進行處理。
在正常情況下，技術服務應由經過培訓的分銷合作伙伴在約5000次鉆探后完成。用戶可以清潔正常的污垢，因?yàn)橥ㄟ^透明外殼可以很容易地看到。

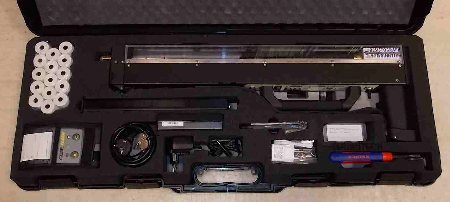

我們完整的RESISTOGRAPH套件隨時可用：鉆頭、工具箱、打印機和電池、鉆頭、紙卷、背帶和手提箱。有足夠的鉆機進行至少1000次常規鉆探、軟件、手冊、介紹和解釋協助。
自1986年開發該方法以來，我們對數千棵樹木、棕櫚樹、電線桿和木材（結構）進行了實際和科學的檢查，從而實現了我們新的RESISTOGRAPH的設計和功能。沒有人在這項技術上有越來越多的經驗。
每次鉆探過程中全自動推力最大化：鉆孔過慢導致低敏感剖面不清晰；鉆孔過快會導致針頭斷裂；用不同的鉆孔速度獲得的剖面難以/不可能進行比較。在鉆孔之前，木材密度很難估計，因此經常以過高或過低的速度進行鉆孔，從而導致相應的問題，通常需要額外的鉆孔。我們的鉆頭在不危及針頭的情況下自動以盡可能快的速度驅動。自1999年以來，沒有其他阻力鉆機提供這些功能，使鉆孔更快、更容易、更高效。
我們的鉆機的透明蓋子可以直觀地控制鉆機中的情況（防止針頭彎曲/斷裂或污垢造成損壞）。即使在電機正前方，針頭斷裂也沒有問題，因?yàn)檫@種損壞可以立即識別，而且針頭可以在每個電機位置更換。
單手操作：操作員通常只有一只手可以自由鉆孔。我們的鉆機不用看設備就可以單手操作。
只有在現場解釋剖面以決定是否/在哪里進行下一次鉆探時，才能實現最大的效率和可靠性。這需要高分辨率的1:1-打印，任何低分辨率的顯示器都無法替代。
靈活的外部高分辨率顯示器：在許多工作位置，無法看到機器的顯示。我們的智能手機應用程序以高分辨率顯示的不僅僅是當前的鉆孔深度和剖面，它可以定位在任何需要/可見的地方。
圖形屏幕菜單之外的直接、快速和顯而易見的切換：不僅在陽光明媚或寒冷的環境中工作時，圖形菜單的操作可能很困難或幾乎不可能。我們的演練為最常見的設置提供了單獨的按鈕/開關：這比費力地瀏覽菜單快幾倍。也可以戴手套操作。
長度、深度、尺寸和重量：我們的新鉆頭與以前的所有版本一樣更輕、更薄。盡管它的長度與以前相同，并且包括電池（+電子設備），但它鉆得更深10厘米（4英寸），提供50厘米=20英寸的鉆孔深度。
可選擇高達1米（40’’）。鉆頭/針頭：長壽命針頭的鋒利度約為其兩倍。用于木材密度評估的針頭經過特殊處理和研磨。
為什么我們的電控阻力鉆必須與培訓課程一同銷售？
自1986年以來，Frank Rinn在科學研究的基礎上，結合樹木和木材的實際應用，開發了診斷電阻鉆孔
方法，并有數千種應用。他的商標“RESISTOGRAPH”在30多個國家正式注冊，只能用于標記具有足夠分辨率和精度（與木材密度高度相關）的電阻鉆，因?yàn)檫@些條件對可靠檢測樹木和木材缺陷至關重要。
不幸的是，其他類型的阻力鉆（不滿足這些要求）經常被錯誤地命名為“RESISTOGRAPH”。這導致人們對阻力訓練的可能性和局限性感到困惑，并導致對結果的錯誤解釋。這就是為什么我們總是在價格中介紹正確使用方法和對所獲得的概況進行解釋培訓的原因之一，因?yàn)檎_使用這種方法對我們來說很重要。
當我們收到關于阻力鉆的錯誤應用和評估的投訴時，我們通常會發現阻力鉆在未經訓練的應用中出現問題的原因，因?yàn)樗荒芴峁┱_檢測樹木和木材缺陷所需的分辨率和精度，尤其是當剖面與木材密度沒有任何顯著相關性時（這使得可靠的解釋幾乎不可能）。
在過去的幾年里，更多的誤解是由于許多用戶只使用一個小的顯示器來評估配置文件，但這在很大程度上是不夠的，尤其是當存在早期衰變和其他類型的早期缺陷時。
因此，我們繼續開發、制造、使用和銷售具有足夠分辨率（10點/毫米，254dpi，10位）和精度（與木材密度的相關性，r2>0.8）的電阻鉆頭，因?yàn)橹挥羞@類鉆頭才能提供足夠的精度和分辨率，以便對所獲得的結果進行可靠的相互預測和評估。只有這種類型的鉆機才有機會獲得我們商標“RESISTOGRAPH”的官方許可。此外，我們的阻力鉆產品“包裝”將始終涵蓋可靠工作所需的所有零部件。
因?yàn)槭袌錾嫌?/span>10多種不同的阻力鉆，所以對這些產品進行中性比較更為重要。為了比較阻力鉆孔裝置的質量，至少必須檢查剖面的分辨率以及與木材密度的相關性。只要電阻鉆的這些值未知，就無法評估產品的質量。
為什么我們的電控阻力鉆必須配備一臺1:1比例輸出的打印機
因?yàn)槲覀儾幌朐谥榔鋺?yīng)用會導致甚至刺激對測量結果的誤解的情況下銷售產品。當阻力鉆不能提供足夠分辨率和精度的完整輪廓（打印或顯示）時，就會發生這種情況。我們從投訴中了解到，基于使用其他類型阻力鉆的檢查，對樹木/木材進行了錯誤的評估。在我們車間的比較研究中，當我們意識到他們之前的許多評估都是錯誤的（由于現場沒有1:1比例的剖面圖）時，我們看到檢查員使用只有小顯示屏（大像素）的鉆頭時，他們的臉上露出了驚訝的表情。由于分辨率低，許多小型顯示器甚至無法顯示變焦模式下可靠解釋所需的細節。但是，為了解釋剖面并從木材狀況、生長速率、承載能力和其他有趣的方面正確評估結果，需要同時看到細節和趨勢。
只有當密度的典型年內波動（即精細細節）和剖面的總體水平（總體趨勢）同時可見時，才能檢測到木材的大多數關鍵損傷。直到今天，我們還沒有發現任何適合通過滿足上述要求進行電阻鉆孔的移動顯示器。顯示器必須提供至少40厘米或50厘米（16“-20”）的長度，以顯示1:1比例的輪廓。
我們阻力訓練的配置文件可以通過智能手機（或PC）上運行的應用程序顯示。但是，即使這些提供高分辨率的顯示器通常也不足以進行可靠的剖面解釋。目前，即使是平板電腦也無法取代現場打印在紙上的1:1比例的配置文件。
自1986年以來，我們從自己的開發和應用中意識到了這一挑戰，我們提供的鉆頭僅包括一個小型移動單元，在鉆孔過程中，可以同時在紙上以1:1的比例打印輪廓。為此，我們目前使用一臺小型藍牙打印機，一次充電即可打印100多個配置文件。這種打印機已經在樹木和木材上進行了多次成功測試，每天要打印許多鉆孔。因?yàn)槲覀儾粌H開發和制造鉆頭，而且還將其用于自己的檢查（樹木和木材），所以我們非常了解日常工作的挑戰。但是，所有配置文件始終自動存儲在鉆機的內部存儲器中，使用戶可以打印或?qū)С鰡蝹€(gè)配置文件圖，或稍后在辦公室批量導出所有配置文件圖。對于我們的報告，我們通常會使用我們的RESISTOGRAPH/DECOM軟件將所有配置文件放入PDF附件中，只需點擊幾下即可。
產地：德國RINNTECH
