 | 海洋衛士觀測鏈?zhǔn)撬露鄥?shù)長期觀測整體解決方案，測量參數包括溶解氧、電導率（鹽度）、溫度、海流、壓力（深度）、潮汐等。他將多個傳感器集成在一個鏈狀的觀測系統中，可在不同的水深設置觀測節點，并在各個節點根據用戶需求設置需要測量的參數，通過觀測鏈一端的海洋衛士控制器控制觀測鏈上的多個傳感器（供電和通訊），測量數據存儲在控制器的SD卡中或者通過電纜實時傳輸。一套觀測鏈系統最多可掛載25個AiCaP智能傳感器。 | ||||
| 特點 | |||||
| 1. 靈活性高，最多可接25個傳感器 | |||||
| 2. 傳感器固定位置由用戶指定 | |||||
| 3. 具有水動力設計的防護固定裝置 | |||||
| 4. 每個觀測節點可接2個傳感器 | |||||
| 5. 電纜長達300m | |||||
| 6. 維護量低 | |||||
| 7. SD卡存儲容量大 | |||||
| 8. RS422實時數據傳送（可選） | |||||
| 9. 數據記錄間隔短 | |||||
| 10. 用于海洋和淡水 | |||||
| 11. 智能傳感器，即插即用 | |||||
| 12. AiCaP總線通訊，通電后傳感器自動檢測和識別 | |||||
| 13. 基于WindowsCE 的彩色觸屏控制器 | |||||
| 14. 海洋衛士Studio數據處理軟件 | |||||
| 15. 外部電源12～30V內部調節 | |||||

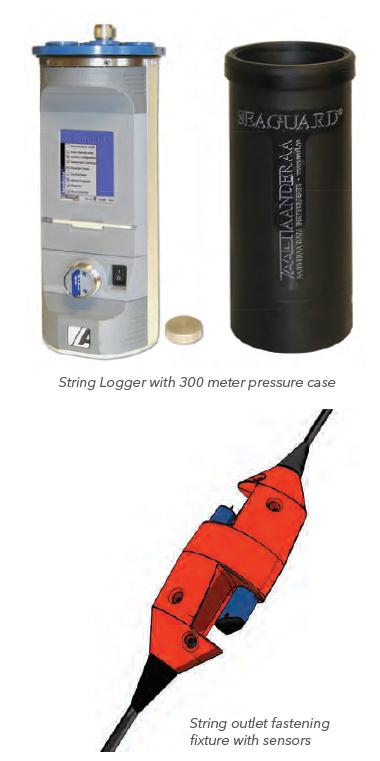

| 海洋衛士傳感器鏈（右下圖）是專門設計用于連接海洋衛士平臺的，一個觀測鏈系統最多可掛載25個AiCaP傳感器。電纜的末端設計可非常方便的進行電纜的延伸或增加觀測支鏈，電纜最長可達300米。觀測鏈各觀測點的位置由用戶確定。 |  | ||||
| 海洋衛士傳感器鏈配置極為靈活，這使觀測鏈系統成為一套理想測量工具。典型的應用是進行水柱式測量。 | |||||
| 智能傳感器、海洋衛士觀測鏈都集成在海洋衛士平臺的傳感器盤上，只需簡單的將智能傳感器、觀測鏈插入海洋衛士平臺的傳感器盤，上緊螺絲，然后開啟儀器，所有的傳感器都會自動檢測和識別。 | |||||
| 海洋衛士觀測鏈控制器和安德拉智能傳感器通過XML格式的CANbus協議（AiCaP）進行連接。該通訊協議具有即插即用和省電大特點。通電后，連接到總線上的每個傳感器會向觀測鏈控制器報告自己的性能參數?？刂破鲗⑿畔R總后，根據觀測鏈目前接入的觀測節點向用戶提供可選的配置選項由用戶進行配置。該配置方案為觀測鏈系統不同觀測要素的使用和設計提供了極大的靈活性。 | |||||
| 海洋衛士觀測鏈控制器可自容式進行數據存儲，數據存儲在SD卡上。目前SD卡的存儲容量為4GB，容量足夠。海洋衛士觀測鏈系統可通過安德拉實時數采軟件進行實時通訊和數據傳輸，輸出數據為可閱讀的工程數據，可方便的通過Seaguard Studio 軟件進行數據的后處理。接入觀測鏈的每個傳感器都可進行標記（如標記傳感器觀測點深度易于傳感器的識別）。 | |||||
| 海洋衛士觀測鏈控制器傳感器盤可接6個傳感器，其中4個可以是模擬輸出（0-5V）的傳感器。海洋衛士觀測鏈控制器有2個電池倉，通過控制器的內置電池對觀測鏈進行供電，用于長期觀測，AiCaP CANbus 通訊協議具有耗電非常省的特點。 | |||||
| 海洋衛士觀測鏈系統可根據用戶的不同應用需求進行配置，如在線觀測鏈系統、底部固定的觀測系統、浮標觀測系統、長期/短期觀測系統等。 | |||||
注：指標參數若發生變化恕不另行通知。
